Trong quá trình xây dựng và cải tạo nhà xưởng, hệ thống điện là một trong những hạng mục cần được tính toán kỹ ngay từ giai đoạn thiết kế. Với đặc thù có nhiều máy móc, động cơ, tủ điện và thiết bị tự động hóa, số lượng dây dẫn trong nhà xưởng thường rất lớn. Nếu không có phương án định tuyến phù hợp, hệ thống cáp dễ bị chồng chéo, khó kiểm tra và gây nhiều bất tiện khi bảo trì. Vì vậy, thang máng cáp được sử dụng phổ biến để tổ chức, nâng đỡ và quản lý các tuyến cáp điện.
Thiết kế thang máng cáp không chỉ đơn giản là chọn một kích thước phù hợp rồi lắp đặt. Cần xem xét đồng thời tải trọng cáp, loại dây dẫn, môi trường, khả năng tản nhiệt, khoảng cách giá đỡ, hướng tuyến và nhu cầu mở rộng của nhà xưởng. Một số kinh nghiệm dưới đây sẽ giúp hệ thống hoạt động ổn định và thuận tiện hơn trong thời gian dài.
1. Khảo sát nhà xưởng trước khi thiết kế
Bước đầu tiên khi thiết kế thang máng cáp là khảo sát mặt bằng thực tế. Cần xác định vị trí tủ điện, tủ điều khiển, máy móc, động cơ, khu vực sản xuất và các điểm cần cấp nguồn. Ngoài mặt bằng, cần kiểm tra cao độ nhà xưởng, kết cấu mái, dầm, cột, cầu trục, đường ống và các hệ thống cơ điện khác. Việc này giúp xác định tuyến đi phù hợp và hạn chế tình trạng xung đột giữa hệ thống cáp với các hạng mục khác. Đối với nhà xưởng đang hoạt động, việc khảo sát còn cần xem xét các tuyến điện hiện hữu và những khu vực có thể tiếp tục sử dụng khi cải tạo.
2. Phân loại cáp trước khi bố trí
Nhà xưởng thường sử dụng nhiều nhóm cáp khác nhau như cáp động lực, cáp điều khiển, cáp tín hiệu, cáp truyền thông và cáp cấp nguồn cho các thiết bị. Do đó, không nên đưa tất cả dây dẫn lên cùng một tuyến mà không có phương án phân loại. Cáp động lực và cáp tín hiệu có thể cần được phân tuyến hoặc bố trí khoảng cách phù hợp để hạn chế ảnh hưởng nhiễu điện từ.
Đặc biệt, khi hệ thống có nhiều biến tần, động cơ và thiết bị điều khiển, vấn đề tương thích điện từ cần được quan tâm ngay từ khâu thiết kế. Phương án đi cáp cần tuân thủ hướng dẫn của nhà sản xuất thiết bị và yêu cầu kỹ thuật của công trình.
3. Lựa chọn giữa thang cáp và máng cáp
Một trong những quyết định quan trọng là lựa chọn thang cáp hay máng cáp. Thang cáp có cấu tạo dạng khung mở với hai thanh dọc và các thanh ngang. Ưu điểm của loại này là thông thoáng, dễ tiếp cận và phù hợp với nhiều tuyến cáp động lực. Kết cấu mở cũng hỗ trợ việc kiểm tra và bổ sung cáp.
Máng cáp có đáy và thành bên liên tục, tạo thành khoang chứa dây. Một số loại có thể sử dụng nắp đậy. Máng thường phù hợp với các tuyến cần bố trí dây gọn hoặc yêu cầu bảo vệ cao hơn trước một số tác động bên ngoài. Trong cùng một nhà xưởng có thể kết hợp cả thang cáp và máng cáp tùy theo đặc điểm từng tuyến.
4. Tính toán kích thước tuyến
Kích thước là yếu tố cần được tính toán dựa trên số lượng và kích thước thực tế của cáp. Trước khi lựa chọn, cần thống kê đường kính hoặc kích thước ngoài của từng loại cáp và tổng số lượng dự kiến.
Không nên thiết kế tuyến quá sát với lượng cáp hiện tại. Nếu nhà xưởng có kế hoạch mở rộng, nên có phần dự phòng hợp lý để bổ sung dây dẫn sau này. Tuy nhiên, dự phòng cũng cần có giới hạn. Tuyến quá lớn không chỉ làm tăng chi phí mà còn chiếm không gian và có thể gây khó khăn trong thi công.
5. Xác định tải trọng của hệ thống
Tổng trọng lượng cáp trên mỗi đoạn tuyến là cơ sở để lựa chọn kết cấu thang máng cáp và hệ thống giá đỡ. Các tuyến chứa nhiều cáp động lực có thể có tải trọng đáng kể. Nếu không tính toán đúng, tuyến có thể bị võng hoặc ảnh hưởng đến độ ổn định cơ khí trong quá trình sử dụng.
Cần xác định tải trọng dựa trên phương án cáp thực tế và tính đến khả năng bổ sung nếu công trình có kế hoạch mở rộng. Hệ thống giá đỡ cũng phải được lựa chọn phù hợp với tải trọng và điều kiện kết cấu của nhà xưởng.
6. Tính toán khoảng cách giá đỡ
Khoảng cách giữa các điểm đỡ không nên được xác định tùy tiện. Giá trị này phụ thuộc vào tải trọng, kích thước tuyến, vật liệu và đặc tính cơ khí của loại thang hoặc máng được sử dụng. Tại các vị trí nối, chuyển hướng hoặc khu vực có tải trọng tập trung, cần có phương án bố trí giá đỡ phù hợp. Việc này giúp hạn chế biến dạng và đảm bảo tuyến giữ được độ ổn định trong quá trình vận hành.
Giá đỡ cũng phải được liên kết chắc chắn với kết cấu công trình. Không nên chỉ quan tâm đến độ bền của thang máng mà bỏ qua khả năng chịu lực của vị trí neo.
7. Quan tâm đến môi trường nhà xưởng
Mỗi khu vực sản xuất có điều kiện môi trường khác nhau. Có nơi khô ráo, có nơi nhiều bụi, độ ẩm cao, nhiệt độ cao hoặc có hóa chất. Với môi trường thông thường trong nhà, thang máng cáp bằng thép sơn tĩnh điện có thể đáp ứng nhiều ứng dụng. Đối với khu vực có độ ẩm hoặc nguy cơ ăn mòn cao, có thể cân nhắc thép mạ kẽm hoặc vật liệu phù hợp hơn.
Ở những môi trường đặc biệt, inox hoặc vật liệu chống ăn mòn chuyên dụng có thể được xem xét. Việc lựa chọn cần dựa trên điều kiện thực tế thay vì chỉ dựa vào giá thành vật liệu.
8. Chú ý khả năng tản nhiệt của cáp
Trong quá trình mang tải, cáp điện sinh nhiệt. Vì vậy, mật độ cáp trên tuyến và điều kiện tản nhiệt cần được xem xét trong thiết kế. Thang cáp có kết cấu mở nên tạo điều kiện cho không khí lưu thông quanh cáp. Tuy nhiên, điều này không có nghĩa có thể bố trí cáp không giới hạn. Số lượng cáp, cách sắp xếp, tải điện và nhiệt độ môi trường vẫn ảnh hưởng đến điều kiện làm việc.
Đối với máng cáp, cần đặc biệt chú ý khi sử dụng nắp hoặc khi tuyến chứa mật độ cáp cao. Thiết kế phải đảm bảo phù hợp với yêu cầu nhiệt của hệ thống.
9. Lựa chọn phụ kiện đồng bộ

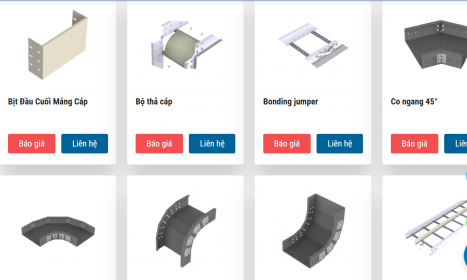

Một tuyến thang máng cáp hoàn chỉnh cần nhiều loại phụ kiện để thay đổi hướng và kết nối. Phụ kiện thang máng cáp thường gồm co ngang, co lên, co xuống, chữ T, chữ X, đoạn nối, nắp, bản mã và các chi tiết liên kết.
Phụ kiện nên đồng bộ với kích thước và vật liệu của tuyến chính. Đối với những vị trí có nhiều nhánh hoặc thay đổi cao độ, cần xác định trước trong bản vẽ để hạn chế cắt ghép tùy tiện tại công trường.
10. Thiết kế thuận tiện cho bảo trì
Một kinh nghiệm quan trọng là không nên thiết kế tuyến chỉ dựa trên khả năng lắp đặt mà bỏ qua công tác bảo trì. Kỹ thuật viên cần có không gian phù hợp để kiểm tra và thao tác với cáp. Các tuyến nên được bố trí sao cho có thể tiếp cận khi cần bổ sung, thay thế hoặc kiểm tra dây dẫn.
Đối với nhà xưởng sản xuất liên tục, việc bảo trì nhanh có thể giúp giảm thời gian dừng máy. Vì vậy, khả năng tiếp cận tuyến cáp nên được xem xét ngay từ giai đoạn thiết kế.
11. Dự phòng cho mở rộng trong tương lai
Nhà xưởng có thể tăng công suất hoặc bổ sung máy móc sau một thời gian vận hành. Nếu hệ thống thang máng cáp không có dự phòng, việc kéo thêm cáp có thể phải cải tạo hoặc lắp thêm tuyến mới. Do đó, nên dự trù hợp lý về không gian và tải trọng. Tuy nhiên, phần dự phòng cần được tính toán theo kế hoạch phát triển cụ thể để tránh đầu tư dư thừa.
12. Kiểm tra tiếp địa và liên kết đẳng thế
Thang máng cáp bằng kim loại cần được xem xét về yêu cầu liên kết đẳng thế và tiếp địa theo thiết kế điện cũng như tiêu chuẩn áp dụng của công trình. Các mối nối cần đảm bảo liên kết cơ khí phù hợp. Trong trường hợp thiết kế yêu cầu duy trì tính liên tục điện qua các đoạn nối, cần có giải pháp liên kết phù hợp thay vì mặc định rằng mọi mối nối cơ khí đều đảm bảo yêu cầu điện. Đây là một nội dung cần được kỹ sư điện kiểm tra trong quá trình thiết kế và nghiệm thu.
Kết luận
Thiết kế thang máng cáp cho nhà xưởng cần được thực hiện dựa trên tổng thể hệ thống điện chứ không chỉ dựa vào kích thước tuyến. Từ khảo sát mặt bằng, phân loại cáp, lựa chọn thang cáp hoặc máng cáp đến tính toán tải trọng, giá đỡ, tản nhiệt và môi trường đều cần được xem xét.
Bên cạnh đó, phụ kiện thang máng cáp phải được lựa chọn đồng bộ để đảm bảo các tuyến có thể chuyển hướng, phân nhánh và kết nối chắc chắn. Một thiết kế tốt cũng cần tính đến khả năng bảo trì, mở rộng và yêu cầu tiếp địa.
Khi các yếu tố trên được tính toán đúng ngay từ đầu, hệ thống thang máng cáp sẽ giúp nhà xưởng quản lý dây dẫn khoa học hơn, nâng cao độ an toàn, thuận tiện bảo trì và đáp ứng tốt nhu cầu mở rộng trong quá trình sản xuất.
