Trong các nhà máy, nhà xưởng và công trình công nghiệp, hệ thống dây dẫn điện thường có số lượng lớn, kích thước đa dạng và được bố trí trên nhiều khu vực khác nhau. Nếu không có giải pháp sắp xếp phù hợp, dây cáp dễ bị chồng chéo, khó kiểm tra và gây nhiều khó khăn trong quá trình bảo trì. Đây là lý do Thang máng cáp ngày càng được sử dụng phổ biến để tổ chức và bảo vệ hệ thống cáp điện.
Tùy vào đặc điểm công trình, kỹ sư có thể lựa chọn thang cáp, máng cáp hoặc kết hợp nhiều chủng loại với nhau. Khi được thiết kế đúng kích thước, tải trọng và phương án lắp đặt, hệ thống này giúp việc quản lý dây dẫn trở nên khoa học hơn, đồng thời hỗ trợ công tác vận hành và bảo trì hệ thống điện công nghiệp.
1. Thang máng cáp giúp hệ thống dây điện được bố trí khoa học
Ưu điểm đầu tiên của Thang máng cáp là tạo ra một tuyến đi riêng cho dây dẫn điện. Thay vì để cáp nằm trực tiếp trên sàn, treo tự do hoặc đi theo những tuyến không cố định, cáp được đặt trên hệ thống đỡ được thiết kế từ trước.
Trong nhà máy, một tuyến cáp có thể phải đi qua nhiều khu vực như tủ điện, máy sản xuất, động cơ, hệ thống điều khiển và các thiết bị phụ trợ. Thang máng cáp giúp định hình tuyến đi, hạn chế tình trạng dây dẫn bị rối hoặc giao cắt không cần thiết. Việc bố trí này cũng tạo thuận lợi khi cần xác định đường đi của từng nhóm cáp, đặc biệt đối với những nhà máy có hệ thống điện và điều khiển phức tạp.
2. Hỗ trợ bảo vệ dây cáp trong quá trình vận hành
Dây cáp trong môi trường công nghiệp có thể chịu tác động từ bụi, va chạm cơ học, rung động hoặc điều kiện môi trường tùy theo vị trí lắp đặt. Việc sử dụng hệ thống đỡ cáp phù hợp giúp giảm nguy cơ dây dẫn bị đặt sai vị trí hoặc chịu lực không mong muốn.
Đối với các khu vực yêu cầu mức độ bảo vệ cao hơn, có thể sử dụng máng cáp có nắp hoặc lựa chọn cấu hình phù hợp với điều kiện môi trường. Trong khi đó, thang cáp thường có kết cấu dạng bậc, tạo khoảng hở lớn giữa các dây và giúp việc tiếp cận cáp thuận tiện.
Cần lưu ý rằng bản thân thang máng cáp không thay thế lớp bảo vệ của cáp điện. Việc lựa chọn loại cáp, cấp bảo vệ và phương án lắp đặt vẫn phải căn cứ vào điều kiện thực tế của công trình.
3. Tạo điều kiện thuận lợi cho việc kiểm tra và bảo trì
Một hệ thống điện công nghiệp không chỉ cần hoạt động ổn định mà còn phải thuận tiện cho công tác kiểm tra định kỳ. Khi dây dẫn được bố trí trên Thang máng cáp, nhân viên kỹ thuật có thể dễ dàng xác định tuyến cáp và tiếp cận từng khu vực hơn so với cách đi dây thiếu tổ chức.
Khi cần bổ sung, thay thế hoặc di chuyển một tuyến cáp, kỹ thuật viên cũng có thể xác định vị trí tương đối nhanh chóng. Điều này đặc biệt hữu ích đối với những nhà máy thường xuyên mở rộng máy móc hoặc thay đổi dây chuyền sản xuất. Ngoài ra, việc phân nhóm cáp nguồn, cáp điều khiển và các loại cáp khác theo thiết kế còn giúp hệ thống dễ quản lý hơn. Khoảng cách và phương án phân tách giữa các nhóm cáp cần được tính toán dựa trên yêu cầu kỹ thuật cụ thể để hạn chế ảnh hưởng không mong muốn giữa các mạch.
4. Linh hoạt khi thiết kế tuyến cáp
Hệ thống Thang máng cáp có thể được thiết kế theo nhiều hướng khác nhau để phù hợp với mặt bằng nhà xưởng. Tuyến cáp có thể đi ngang, đi dọc, chuyển hướng hoặc phân nhánh đến các khu vực thiết bị.
Để thực hiện các tuyến này, công trình cần sử dụng những phụ kiện thang máng cáp tương ứng như co ngang, co lên, co xuống, chữ T, chữ thập, nối thang/máng và các bộ phận đỡ.
Việc sử dụng phụ kiện đúng loại giúp tuyến cáp có cấu trúc hoàn chỉnh thay vì phải tự gia công quá nhiều tại công trường. Khi thiết kế, cần tính toán trước vị trí chuyển hướng, cao độ và kích thước tuyến để hạn chế các điểm giao cắt không cần thiết.
5. Có nhiều lựa chọn về chủng loại và vật liệu
Một ưu điểm khác của hệ thống thang máng cáp là có nhiều lựa chọn về kết cấu và vật liệu. Tùy yêu cầu của dự án, có thể sử dụng sản phẩm bằng thép sơn phủ, thép mạ kẽm hoặc các vật liệu khác phù hợp với môi trường lắp đặt.
Trong môi trường thông thường, có thể lựa chọn giải pháp đáp ứng yêu cầu cơ học và điều kiện sử dụng của công trình. Đối với khu vực có nguy cơ ăn mòn cao, cần xem xét loại vật liệu và phương pháp xử lý bề mặt phù hợp. Không nên chỉ lựa chọn dựa trên tên vật liệu. Khả năng chống ăn mòn thực tế còn phụ thuộc vào loại lớp phủ, chiều dày lớp phủ, môi trường và điều kiện lắp đặt.
6. Hỗ trợ quản lý và mở rộng hệ thống điện
Nhà máy thường có nhu cầu bổ sung thiết bị hoặc thay đổi dây chuyền sau một thời gian vận hành. Nếu hệ thống dây điện được thiết kế có tuyến đi rõ ràng ngay từ đầu, việc bổ sung cáp mới sẽ thuận tiện hơn. Khi lựa chọn kích thước Thang máng cáp, kỹ sư nên xem xét không chỉ số lượng cáp hiện tại mà còn cả không gian dự phòng hợp lý cho nhu cầu mở rộng. Tuy nhiên, phần dự phòng phải đi kèm với việc kiểm tra tải trọng cho phép của hệ thống.
7. Giúp tối ưu công tác thi công
So với việc bố trí từng dây dẫn theo những phương án rời rạc, sử dụng hệ thống thang và máng tạo ra một kết cấu đỡ tập trung. Điều này giúp đội thi công dễ xác định tuyến, vị trí giá đỡ và các điểm chuyển hướng.
Đặc biệt, khi bản vẽ thiết kế đã xác định rõ kích thước tuyến, cao độ, vị trí giá đỡ và các phụ kiện thang máng cáp, quá trình triển khai tại công trường sẽ có cơ sở rõ ràng hơn. Tuy nhiên, việc thi công vẫn cần tuân thủ thiết kế được phê duyệt, yêu cầu của nhà sản xuất và các tiêu chuẩn, quy chuẩn áp dụng cho công trình.
8. Những yếu tố cần kiểm tra khi lựa chọn thang máng cáp
Để phát huy hiệu quả của hệ thống Thang máng cáp, việc lựa chọn sản phẩm cần dựa trên nhiều yếu tố thay vì chỉ quan tâm đến giá thành. Một số thông số cần xem xét gồm:
Kết luận
Có thể thấy Thang máng cáp đóng vai trò quan trọng trong việc tổ chức hệ thống dây dẫn của các công trình điện công nghiệp. Giải pháp này giúp tạo tuyến cáp rõ ràng, hỗ trợ bảo vệ và quản lý dây dẫn, thuận tiện cho kiểm tra bảo trì, đồng thời tạo sự linh hoạt khi nhà máy cần mở rộng hoặc cải tạo hệ thống.
Tùy đặc điểm từng công trình, thang cáp có thể phù hợp với những tuyến cần khả năng thông thoáng và dễ tiếp cận, trong khi máng cáp có thể được lựa chọn khi cần kết cấu đáy liên tục hoặc yêu cầu bảo vệ cơ học phù hợp hơn. Việc kết hợp các loại sản phẩm cùng hệ thống phụ kiện thang máng cáp cần được tính toán đồng bộ ngay từ giai đoạn thiết kế.
Quan trọng nhất, lựa chọn thang máng không nên chỉ dựa vào kích thước hoặc giá bán. Cần xem xét đồng thời tải trọng, khoảng cách giá đỡ, loại cáp, môi trường, phương án thi công và khả năng mở rộng để xây dựng một hệ thống điện công nghiệp an toàn, khoa học và thuận tiện trong suốt quá trình vận hành.
Tùy vào đặc điểm công trình, kỹ sư có thể lựa chọn thang cáp, máng cáp hoặc kết hợp nhiều chủng loại với nhau. Khi được thiết kế đúng kích thước, tải trọng và phương án lắp đặt, hệ thống này giúp việc quản lý dây dẫn trở nên khoa học hơn, đồng thời hỗ trợ công tác vận hành và bảo trì hệ thống điện công nghiệp.
1. Thang máng cáp giúp hệ thống dây điện được bố trí khoa học
Ưu điểm đầu tiên của Thang máng cáp là tạo ra một tuyến đi riêng cho dây dẫn điện. Thay vì để cáp nằm trực tiếp trên sàn, treo tự do hoặc đi theo những tuyến không cố định, cáp được đặt trên hệ thống đỡ được thiết kế từ trước.
Trong nhà máy, một tuyến cáp có thể phải đi qua nhiều khu vực như tủ điện, máy sản xuất, động cơ, hệ thống điều khiển và các thiết bị phụ trợ. Thang máng cáp giúp định hình tuyến đi, hạn chế tình trạng dây dẫn bị rối hoặc giao cắt không cần thiết. Việc bố trí này cũng tạo thuận lợi khi cần xác định đường đi của từng nhóm cáp, đặc biệt đối với những nhà máy có hệ thống điện và điều khiển phức tạp.
2. Hỗ trợ bảo vệ dây cáp trong quá trình vận hành
Dây cáp trong môi trường công nghiệp có thể chịu tác động từ bụi, va chạm cơ học, rung động hoặc điều kiện môi trường tùy theo vị trí lắp đặt. Việc sử dụng hệ thống đỡ cáp phù hợp giúp giảm nguy cơ dây dẫn bị đặt sai vị trí hoặc chịu lực không mong muốn.
Đối với các khu vực yêu cầu mức độ bảo vệ cao hơn, có thể sử dụng máng cáp có nắp hoặc lựa chọn cấu hình phù hợp với điều kiện môi trường. Trong khi đó, thang cáp thường có kết cấu dạng bậc, tạo khoảng hở lớn giữa các dây và giúp việc tiếp cận cáp thuận tiện.
Cần lưu ý rằng bản thân thang máng cáp không thay thế lớp bảo vệ của cáp điện. Việc lựa chọn loại cáp, cấp bảo vệ và phương án lắp đặt vẫn phải căn cứ vào điều kiện thực tế của công trình.
3. Tạo điều kiện thuận lợi cho việc kiểm tra và bảo trì
Một hệ thống điện công nghiệp không chỉ cần hoạt động ổn định mà còn phải thuận tiện cho công tác kiểm tra định kỳ. Khi dây dẫn được bố trí trên Thang máng cáp, nhân viên kỹ thuật có thể dễ dàng xác định tuyến cáp và tiếp cận từng khu vực hơn so với cách đi dây thiếu tổ chức.
Khi cần bổ sung, thay thế hoặc di chuyển một tuyến cáp, kỹ thuật viên cũng có thể xác định vị trí tương đối nhanh chóng. Điều này đặc biệt hữu ích đối với những nhà máy thường xuyên mở rộng máy móc hoặc thay đổi dây chuyền sản xuất. Ngoài ra, việc phân nhóm cáp nguồn, cáp điều khiển và các loại cáp khác theo thiết kế còn giúp hệ thống dễ quản lý hơn. Khoảng cách và phương án phân tách giữa các nhóm cáp cần được tính toán dựa trên yêu cầu kỹ thuật cụ thể để hạn chế ảnh hưởng không mong muốn giữa các mạch.
4. Linh hoạt khi thiết kế tuyến cáp
Hệ thống Thang máng cáp có thể được thiết kế theo nhiều hướng khác nhau để phù hợp với mặt bằng nhà xưởng. Tuyến cáp có thể đi ngang, đi dọc, chuyển hướng hoặc phân nhánh đến các khu vực thiết bị.

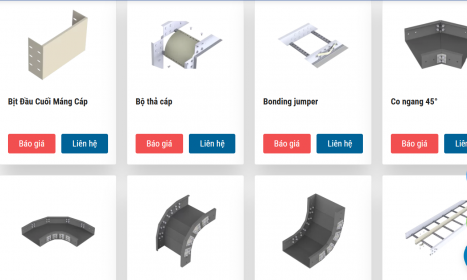

Để thực hiện các tuyến này, công trình cần sử dụng những phụ kiện thang máng cáp tương ứng như co ngang, co lên, co xuống, chữ T, chữ thập, nối thang/máng và các bộ phận đỡ.
Việc sử dụng phụ kiện đúng loại giúp tuyến cáp có cấu trúc hoàn chỉnh thay vì phải tự gia công quá nhiều tại công trường. Khi thiết kế, cần tính toán trước vị trí chuyển hướng, cao độ và kích thước tuyến để hạn chế các điểm giao cắt không cần thiết.
5. Có nhiều lựa chọn về chủng loại và vật liệu
Một ưu điểm khác của hệ thống thang máng cáp là có nhiều lựa chọn về kết cấu và vật liệu. Tùy yêu cầu của dự án, có thể sử dụng sản phẩm bằng thép sơn phủ, thép mạ kẽm hoặc các vật liệu khác phù hợp với môi trường lắp đặt.
Trong môi trường thông thường, có thể lựa chọn giải pháp đáp ứng yêu cầu cơ học và điều kiện sử dụng của công trình. Đối với khu vực có nguy cơ ăn mòn cao, cần xem xét loại vật liệu và phương pháp xử lý bề mặt phù hợp. Không nên chỉ lựa chọn dựa trên tên vật liệu. Khả năng chống ăn mòn thực tế còn phụ thuộc vào loại lớp phủ, chiều dày lớp phủ, môi trường và điều kiện lắp đặt.
6. Hỗ trợ quản lý và mở rộng hệ thống điện
Nhà máy thường có nhu cầu bổ sung thiết bị hoặc thay đổi dây chuyền sau một thời gian vận hành. Nếu hệ thống dây điện được thiết kế có tuyến đi rõ ràng ngay từ đầu, việc bổ sung cáp mới sẽ thuận tiện hơn. Khi lựa chọn kích thước Thang máng cáp, kỹ sư nên xem xét không chỉ số lượng cáp hiện tại mà còn cả không gian dự phòng hợp lý cho nhu cầu mở rộng. Tuy nhiên, phần dự phòng phải đi kèm với việc kiểm tra tải trọng cho phép của hệ thống.
7. Giúp tối ưu công tác thi công
So với việc bố trí từng dây dẫn theo những phương án rời rạc, sử dụng hệ thống thang và máng tạo ra một kết cấu đỡ tập trung. Điều này giúp đội thi công dễ xác định tuyến, vị trí giá đỡ và các điểm chuyển hướng.
Đặc biệt, khi bản vẽ thiết kế đã xác định rõ kích thước tuyến, cao độ, vị trí giá đỡ và các phụ kiện thang máng cáp, quá trình triển khai tại công trường sẽ có cơ sở rõ ràng hơn. Tuy nhiên, việc thi công vẫn cần tuân thủ thiết kế được phê duyệt, yêu cầu của nhà sản xuất và các tiêu chuẩn, quy chuẩn áp dụng cho công trình.
8. Những yếu tố cần kiểm tra khi lựa chọn thang máng cáp
Để phát huy hiệu quả của hệ thống Thang máng cáp, việc lựa chọn sản phẩm cần dựa trên nhiều yếu tố thay vì chỉ quan tâm đến giá thành. Một số thông số cần xem xét gồm:
- Số lượng và đường kính các loại cáp cần lắp đặt.
- Tổng tải trọng cáp trên từng tuyến.
- Chiều rộng, chiều cao và chiều dài của thang/máng.
- Khoảng cách giữa các điểm đỡ.
- Điều kiện môi trường và nguy cơ ăn mòn.
- Phương án đi cáp và bán kính uốn của cáp.
- Khả năng mở rộng hệ thống trong tương lai.
- Chủng loại và số lượng phụ kiện thang máng cáp cần sử dụng.
- Yêu cầu về nối đất, liên kết đẳng thế hoặc tính liên tục điện theo thiết kế.
- Khả năng chịu tải của cả tuyến thang/máng và hệ thống giá đỡ.
Kết luận
Có thể thấy Thang máng cáp đóng vai trò quan trọng trong việc tổ chức hệ thống dây dẫn của các công trình điện công nghiệp. Giải pháp này giúp tạo tuyến cáp rõ ràng, hỗ trợ bảo vệ và quản lý dây dẫn, thuận tiện cho kiểm tra bảo trì, đồng thời tạo sự linh hoạt khi nhà máy cần mở rộng hoặc cải tạo hệ thống.
Tùy đặc điểm từng công trình, thang cáp có thể phù hợp với những tuyến cần khả năng thông thoáng và dễ tiếp cận, trong khi máng cáp có thể được lựa chọn khi cần kết cấu đáy liên tục hoặc yêu cầu bảo vệ cơ học phù hợp hơn. Việc kết hợp các loại sản phẩm cùng hệ thống phụ kiện thang máng cáp cần được tính toán đồng bộ ngay từ giai đoạn thiết kế.
Quan trọng nhất, lựa chọn thang máng không nên chỉ dựa vào kích thước hoặc giá bán. Cần xem xét đồng thời tải trọng, khoảng cách giá đỡ, loại cáp, môi trường, phương án thi công và khả năng mở rộng để xây dựng một hệ thống điện công nghiệp an toàn, khoa học và thuận tiện trong suốt quá trình vận hành.
