Trong hệ thống điện của nhà máy, việc bố trí dây dẫn không chỉ liên quan đến khả năng chịu tải của cáp mà còn ảnh hưởng trực tiếp đến khả năng vận hành, tản nhiệt, bảo trì và mở rộng hệ thống. Khi số lượng dây động lực, dây điều khiển, dây tín hiệu và dây truyền thông ngày càng tăng, việc phân chia và duy trì khoảng cách hợp lý giữa các tuyến cáp trở thành một yêu cầu quan trọng trong thiết kế.
Thang máng cáp được sử dụng phổ biến để tổ chức, nâng đỡ và dẫn hướng hệ thống cáp trong nhà xưởng. Tuy nhiên, chỉ lựa chọn đúng kích thước thang hoặc máng là chưa đủ. Kỹ sư còn cần xem xét cách phân tuyến, khoảng cách giữa các tuyến và vị trí lắp đặt các phụ kiện thang máng cáp để đảm bảo hệ thống hoạt động ổn định trong thời gian dài.
Vì sao cần quan tâm đến khoảng cách giữa các tuyến cáp?
Trong một nhà máy có thể tồn tại nhiều loại cáp với đặc tính và chức năng khác nhau. Chẳng hạn, cáp cấp nguồn cho động cơ công suất lớn thường đi cùng hệ thống cáp điều khiển PLC, cảm biến, encoder hoặc mạng truyền thông công nghiệp.
Nếu tất cả các tuyến được bố trí quá gần nhau mà không có phương án phân loại phù hợp, có thể phát sinh một số vấn đề như khó thi công, khó bảo trì, tăng nguy cơ ảnh hưởng nhiễu điện từ hoặc làm giảm khả năng tản nhiệt của nhóm cáp công suất.
Đặc biệt, cáp động lực cấp cho động cơ và biến tần có thể tạo ra trường điện từ và nhiễu cao tần. Trong khi đó, các tuyến tín hiệu analog, encoder hoặc truyền thông thường nhạy cảm hơn với nhiễu. Vì vậy, thiết kế tuyến cáp cần dựa trên đặc tính của từng loại mạch thay vì chỉ quan tâm đến việc tận dụng tối đa không gian.
Phân loại tuyến cáp trước khi bố trí
Một trong những bước quan trọng khi thiết kế thang máng cáp là phân loại cáp theo chức năng. Tùy vào quy mô hệ thống, có thể xem xét các nhóm chính như:
Sau khi phân nhóm, kỹ sư có thể lựa chọn phương án đi chung hoặc tách riêng từng tuyến. Không nên áp dụng một khoảng cách cố định cho mọi công trình, bởi yêu cầu thực tế còn phụ thuộc vào loại cáp, cấp điện áp, dòng điện, tần số, phương pháp nối đất, khả năng chống nhiễu và yêu cầu của thiết bị.
Khoảng cách giữa cáp động lực và cáp điều khiển
Đây là một trong những vấn đề thường gặp khi triển khai hệ thống điện tự động hóa. Cáp động lực và cáp điều khiển có thể được bố trí trên cùng hệ thống thang hoặc máng trong một số trường hợp, nhưng cần xem xét kỹ yêu cầu về nhiễu và cấu hình thực tế.
Đối với hệ thống có nhiều biến tần, động cơ công suất lớn hoặc thiết bị đóng cắt, việc tách tuyến cáp động lực khỏi tuyến tín hiệu nhạy nhiễu thường là phương án dễ kiểm soát hơn. Có thể sử dụng các tuyến máng cáp riêng hoặc sử dụng vách ngăn trong máng nếu thiết kế cho phép. Khi sử dụng cáp tín hiệu có chống nhiễu, việc đấu nối lớp shield và bonding cũng cần thực hiện theo yêu cầu của thiết bị và nhà sản xuất.
Điểm quan trọng là khoảng cách không nên được xác định theo một con số áp dụng cho mọi trường hợp. Kỹ sư cần căn cứ vào hồ sơ thiết kế, tiêu chuẩn áp dụng và hướng dẫn EMC của thiết bị.
Khoảng cách giữa các tuyến thang máng cáp
Ngoài khoảng cách giữa từng loại dây, khoảng cách vật lý giữa các tuyến thang cáp hoặc máng cáp cũng cần được tính toán. Khi bố trí nhiều tuyến song song, cần đảm bảo đủ không gian để:
Đối với những tuyến cáp có tải lớn, việc đặt nhiều máng sát nhau còn có thể làm tăng tổng tải trọng lên hệ thống giá đỡ. Vì vậy, cần tính toán đồng bộ giữa kích thước máng, tải cáp, khoảng cách giá đỡ và kết cấu công trình.
Khoảng cách giữa các giá đỡ cũng rất quan trọng
Nhiều người khi thi công thang máng cáp chỉ tập trung vào khoảng cách giữa các tuyến mà bỏ qua khoảng cách giữa các điểm đỡ. Đây là yếu tố có ảnh hưởng trực tiếp đến độ võng và khả năng chịu lực của hệ thống.
Khoảng cách giá đỡ không nên áp dụng một giá trị cố định cho tất cả sản phẩm. Thông số này cần dựa trên bảng tải của nhà sản xuất, vật liệu, chiều dày, kích thước thang/máng, tải trọng cáp và điều kiện lắp đặt.
Tại những vị trí có nhiều cáp, đoạn chuyển hướng hoặc vị trí thay đổi cao độ, có thể cần bổ sung giá đỡ để đảm bảo kết cấu ổn định. Các loại phụ kiện thang máng cáp như co ngang, co đứng, tê, chữ thập, giảm, nối thang/máng cũng cần được tính toán đồng bộ với hệ thống đỡ.
Lưu ý về khả năng tản nhiệt của cáp
Một vấn đề kỹ thuật khác cần chú ý là nhiệt sinh ra trong quá trình truyền tải điện. Khi nhiều cáp mang tải được đặt quá dày, khả năng tản nhiệt có thể giảm và nhiệt độ dây dẫn tăng lên.
Với hệ thống có dòng tải lớn, việc lựa chọn kích thước máng cáp cần dựa trên số lượng cáp, đường kính ngoài, khối lượng, phương pháp lắp đặt và yêu cầu về tản nhiệt. Không nên lựa chọn máng quá nhỏ chỉ để tiết kiệm chi phí đầu tư ban đầu. Một hệ thống được bố trí quá chật sẽ gây khó khăn khi kéo cáp, kiểm tra đầu nối và bổ sung dây dẫn về sau.
Ngược lại, máng quá lớn nhưng không cần thiết cũng làm tăng chi phí vật tư, giá đỡ và không gian lắp đặt. Vì vậy, thiết kế cần cân bằng giữa yêu cầu kỹ thuật, hiện trạng nhà xưởng và khả năng mở rộng.
Vai trò của phụ kiện trong phân tuyến cáp

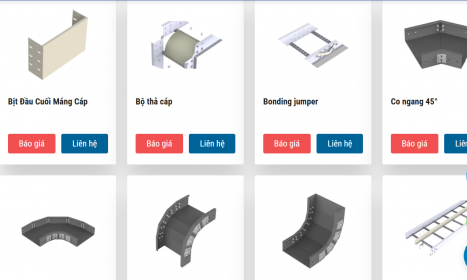

Hệ thống phụ kiện thang máng cáp không chỉ có chức năng liên kết các đoạn thẳng. Các phụ kiện như co ngang, co đứng, tê, chữ thập, giảm, nắp máng, bộ nối và giá đỡ giúp tuyến cáp thay đổi hướng, cao độ và kích thước một cách có kiểm soát.
Tại vị trí giao nhau giữa nhiều tuyến, cần tránh bố trí tùy tiện dẫn đến dây bị chồng chéo hoặc bán kính uốn không phù hợp. Đặc biệt với cáp công suất lớn, cáp điều khiển đặc thù hoặc cáp truyền thông, cần đảm bảo bán kính uốn tối thiểu theo yêu cầu của nhà sản xuất. Một hệ thống phụ kiện được lựa chọn đồng bộ cũng giúp việc thi công gọn gàng hơn và giảm tình trạng phải gia công tại công trường theo cách thiếu kiểm soát.
Cần tính đến khả năng mở rộng của nhà máy
Nhà máy thường có nhu cầu bổ sung máy móc, dây chuyền hoặc thiết bị tự động hóa sau một thời gian vận hành. Vì vậy, khi thiết kế thang máng cáp, không nên chỉ tính toán theo số lượng cáp tại thời điểm hiện tại.
Một phần không gian dự phòng hợp lý sẽ giúp việc bổ sung cáp sau này thuận lợi hơn. Tuy nhiên, tỷ lệ dự phòng cụ thể cần được xác định dựa trên thiết kế và yêu cầu của dự án, không nên áp dụng máy móc cho mọi hệ thống. Đồng thời, cần dự kiến trước các tuyến có khả năng mở rộng để bố trí giá đỡ, vị trí rẽ nhánh và các phụ kiện thang máng cáp phù hợp.
Kết luận
Khoảng cách giữa các tuyến cáp trong nhà máy là một phần quan trọng của thiết kế hệ thống điện và tự động hóa. Khi triển khai thang máng cáp, kỹ sư cần đồng thời xem xét loại cáp, mức tải, yêu cầu tản nhiệt, khả năng nhiễu điện từ, phương án bảo trì và khả năng mở rộng.
Việc phân tách hợp lý giữa tuyến động lực, điều khiển và tín hiệu giúp hệ thống dễ quản lý hơn, trong khi lựa chọn đúng kích thước thang cáp, máng cáp và hệ thống phụ kiện thang máng cáp sẽ góp phần nâng cao độ ổn định và khả năng bảo trì của công trình.
Quan trọng nhất, khoảng cách giữa các tuyến không nên được xác định bằng một con số cố định cho mọi nhà máy. Phương án cuối cùng cần dựa trên loại cáp, thiết bị sử dụng, yêu cầu của nhà sản xuất, hồ sơ thiết kế và các tiêu chuẩn/quy định kỹ thuật áp dụng cho công trình.
Thang máng cáp được sử dụng phổ biến để tổ chức, nâng đỡ và dẫn hướng hệ thống cáp trong nhà xưởng. Tuy nhiên, chỉ lựa chọn đúng kích thước thang hoặc máng là chưa đủ. Kỹ sư còn cần xem xét cách phân tuyến, khoảng cách giữa các tuyến và vị trí lắp đặt các phụ kiện thang máng cáp để đảm bảo hệ thống hoạt động ổn định trong thời gian dài.
Vì sao cần quan tâm đến khoảng cách giữa các tuyến cáp?
Trong một nhà máy có thể tồn tại nhiều loại cáp với đặc tính và chức năng khác nhau. Chẳng hạn, cáp cấp nguồn cho động cơ công suất lớn thường đi cùng hệ thống cáp điều khiển PLC, cảm biến, encoder hoặc mạng truyền thông công nghiệp.
Nếu tất cả các tuyến được bố trí quá gần nhau mà không có phương án phân loại phù hợp, có thể phát sinh một số vấn đề như khó thi công, khó bảo trì, tăng nguy cơ ảnh hưởng nhiễu điện từ hoặc làm giảm khả năng tản nhiệt của nhóm cáp công suất.
Đặc biệt, cáp động lực cấp cho động cơ và biến tần có thể tạo ra trường điện từ và nhiễu cao tần. Trong khi đó, các tuyến tín hiệu analog, encoder hoặc truyền thông thường nhạy cảm hơn với nhiễu. Vì vậy, thiết kế tuyến cáp cần dựa trên đặc tính của từng loại mạch thay vì chỉ quan tâm đến việc tận dụng tối đa không gian.
Phân loại tuyến cáp trước khi bố trí
Một trong những bước quan trọng khi thiết kế thang máng cáp là phân loại cáp theo chức năng. Tùy vào quy mô hệ thống, có thể xem xét các nhóm chính như:
- Cáp động lực cấp cho tủ điện, động cơ và thiết bị công suất.
- Cáp điều khiển từ tủ PLC đến các thiết bị chấp hành.
- Cáp tín hiệu analog, cảm biến và đo lường.
- Cáp encoder hoặc các tín hiệu có yêu cầu cao về khả năng chống nhiễu.
- Cáp mạng và truyền thông công nghiệp.
- Cáp phục vụ các hệ thống đặc thù khác theo thiết kế của nhà máy.
Sau khi phân nhóm, kỹ sư có thể lựa chọn phương án đi chung hoặc tách riêng từng tuyến. Không nên áp dụng một khoảng cách cố định cho mọi công trình, bởi yêu cầu thực tế còn phụ thuộc vào loại cáp, cấp điện áp, dòng điện, tần số, phương pháp nối đất, khả năng chống nhiễu và yêu cầu của thiết bị.
Khoảng cách giữa cáp động lực và cáp điều khiển
Đây là một trong những vấn đề thường gặp khi triển khai hệ thống điện tự động hóa. Cáp động lực và cáp điều khiển có thể được bố trí trên cùng hệ thống thang hoặc máng trong một số trường hợp, nhưng cần xem xét kỹ yêu cầu về nhiễu và cấu hình thực tế.
Đối với hệ thống có nhiều biến tần, động cơ công suất lớn hoặc thiết bị đóng cắt, việc tách tuyến cáp động lực khỏi tuyến tín hiệu nhạy nhiễu thường là phương án dễ kiểm soát hơn. Có thể sử dụng các tuyến máng cáp riêng hoặc sử dụng vách ngăn trong máng nếu thiết kế cho phép. Khi sử dụng cáp tín hiệu có chống nhiễu, việc đấu nối lớp shield và bonding cũng cần thực hiện theo yêu cầu của thiết bị và nhà sản xuất.
Điểm quan trọng là khoảng cách không nên được xác định theo một con số áp dụng cho mọi trường hợp. Kỹ sư cần căn cứ vào hồ sơ thiết kế, tiêu chuẩn áp dụng và hướng dẫn EMC của thiết bị.
Khoảng cách giữa các tuyến thang máng cáp
Ngoài khoảng cách giữa từng loại dây, khoảng cách vật lý giữa các tuyến thang cáp hoặc máng cáp cũng cần được tính toán. Khi bố trí nhiều tuyến song song, cần đảm bảo đủ không gian để:
- Dễ dàng kéo và thay thế cáp.
- Không gây cản trở cho các tuyến kỹ thuật khác.
- Đảm bảo khả năng tản nhiệt của hệ thống.
- Có không gian thao tác khi kiểm tra và bảo trì.
- Thuận tiện khi bổ sung cáp trong tương lai.
- Không làm ảnh hưởng đến khả năng chịu tải của kết cấu giá đỡ.
Đối với những tuyến cáp có tải lớn, việc đặt nhiều máng sát nhau còn có thể làm tăng tổng tải trọng lên hệ thống giá đỡ. Vì vậy, cần tính toán đồng bộ giữa kích thước máng, tải cáp, khoảng cách giá đỡ và kết cấu công trình.
Khoảng cách giữa các giá đỡ cũng rất quan trọng
Nhiều người khi thi công thang máng cáp chỉ tập trung vào khoảng cách giữa các tuyến mà bỏ qua khoảng cách giữa các điểm đỡ. Đây là yếu tố có ảnh hưởng trực tiếp đến độ võng và khả năng chịu lực của hệ thống.
Khoảng cách giá đỡ không nên áp dụng một giá trị cố định cho tất cả sản phẩm. Thông số này cần dựa trên bảng tải của nhà sản xuất, vật liệu, chiều dày, kích thước thang/máng, tải trọng cáp và điều kiện lắp đặt.
Tại những vị trí có nhiều cáp, đoạn chuyển hướng hoặc vị trí thay đổi cao độ, có thể cần bổ sung giá đỡ để đảm bảo kết cấu ổn định. Các loại phụ kiện thang máng cáp như co ngang, co đứng, tê, chữ thập, giảm, nối thang/máng cũng cần được tính toán đồng bộ với hệ thống đỡ.
Lưu ý về khả năng tản nhiệt của cáp
Một vấn đề kỹ thuật khác cần chú ý là nhiệt sinh ra trong quá trình truyền tải điện. Khi nhiều cáp mang tải được đặt quá dày, khả năng tản nhiệt có thể giảm và nhiệt độ dây dẫn tăng lên.
Với hệ thống có dòng tải lớn, việc lựa chọn kích thước máng cáp cần dựa trên số lượng cáp, đường kính ngoài, khối lượng, phương pháp lắp đặt và yêu cầu về tản nhiệt. Không nên lựa chọn máng quá nhỏ chỉ để tiết kiệm chi phí đầu tư ban đầu. Một hệ thống được bố trí quá chật sẽ gây khó khăn khi kéo cáp, kiểm tra đầu nối và bổ sung dây dẫn về sau.
Ngược lại, máng quá lớn nhưng không cần thiết cũng làm tăng chi phí vật tư, giá đỡ và không gian lắp đặt. Vì vậy, thiết kế cần cân bằng giữa yêu cầu kỹ thuật, hiện trạng nhà xưởng và khả năng mở rộng.
Vai trò của phụ kiện trong phân tuyến cáp
Hệ thống phụ kiện thang máng cáp không chỉ có chức năng liên kết các đoạn thẳng. Các phụ kiện như co ngang, co đứng, tê, chữ thập, giảm, nắp máng, bộ nối và giá đỡ giúp tuyến cáp thay đổi hướng, cao độ và kích thước một cách có kiểm soát.
Tại vị trí giao nhau giữa nhiều tuyến, cần tránh bố trí tùy tiện dẫn đến dây bị chồng chéo hoặc bán kính uốn không phù hợp. Đặc biệt với cáp công suất lớn, cáp điều khiển đặc thù hoặc cáp truyền thông, cần đảm bảo bán kính uốn tối thiểu theo yêu cầu của nhà sản xuất. Một hệ thống phụ kiện được lựa chọn đồng bộ cũng giúp việc thi công gọn gàng hơn và giảm tình trạng phải gia công tại công trường theo cách thiếu kiểm soát.
Cần tính đến khả năng mở rộng của nhà máy
Nhà máy thường có nhu cầu bổ sung máy móc, dây chuyền hoặc thiết bị tự động hóa sau một thời gian vận hành. Vì vậy, khi thiết kế thang máng cáp, không nên chỉ tính toán theo số lượng cáp tại thời điểm hiện tại.
Một phần không gian dự phòng hợp lý sẽ giúp việc bổ sung cáp sau này thuận lợi hơn. Tuy nhiên, tỷ lệ dự phòng cụ thể cần được xác định dựa trên thiết kế và yêu cầu của dự án, không nên áp dụng máy móc cho mọi hệ thống. Đồng thời, cần dự kiến trước các tuyến có khả năng mở rộng để bố trí giá đỡ, vị trí rẽ nhánh và các phụ kiện thang máng cáp phù hợp.
Kết luận
Khoảng cách giữa các tuyến cáp trong nhà máy là một phần quan trọng của thiết kế hệ thống điện và tự động hóa. Khi triển khai thang máng cáp, kỹ sư cần đồng thời xem xét loại cáp, mức tải, yêu cầu tản nhiệt, khả năng nhiễu điện từ, phương án bảo trì và khả năng mở rộng.
Việc phân tách hợp lý giữa tuyến động lực, điều khiển và tín hiệu giúp hệ thống dễ quản lý hơn, trong khi lựa chọn đúng kích thước thang cáp, máng cáp và hệ thống phụ kiện thang máng cáp sẽ góp phần nâng cao độ ổn định và khả năng bảo trì của công trình.
Quan trọng nhất, khoảng cách giữa các tuyến không nên được xác định bằng một con số cố định cho mọi nhà máy. Phương án cuối cùng cần dựa trên loại cáp, thiết bị sử dụng, yêu cầu của nhà sản xuất, hồ sơ thiết kế và các tiêu chuẩn/quy định kỹ thuật áp dụng cho công trình.
