Trong hệ thống truyền động công nghiệp, biến tần Yaskawa được sử dụng để điều khiển tốc độ, mô-men và quá trình vận hành của động cơ. Khi phát hiện điều kiện bất thường, thiết bị có thể phát cảnh báo hoặc chuyển sang trạng thái lỗi nhằm bảo vệ biến tần, động cơ và hệ thống điện. Vì vậy, hiểu đúng mã lỗi biến tần Yaskawa là một phần quan trọng trong công tác vận hành và bảo trì thiết bị.
Tùy từng dòng sản phẩm như V1000, A1000, GA500, GA700 hoặc các dòng khác, mã lỗi và điều kiện phát hiện có thể khác nhau. Riêng tài liệu kỹ thuật V1000 của Yaskawa liệt kê nhiều nhóm lỗi như quá dòng, quá áp, thấp áp, quá nhiệt, quá tải động cơ, lỗi pha, lỗi tiếp đất và lỗi mạch điều khiển.
1. Mã lỗi biến tần Yaskawa là gì?

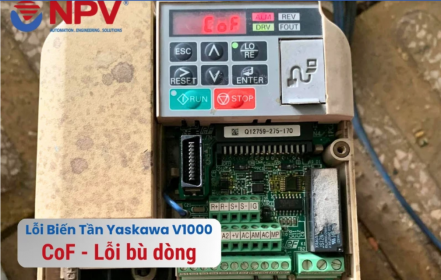

Mã lỗi biến tần Yaskawa là các ký hiệu được hiển thị trên màn hình điều khiển khi biến tần phát hiện điều kiện vận hành bất thường. Mỗi mã đại diện cho một nhóm sự cố hoặc điều kiện bảo vệ cụ thể.
Ví dụ, tài liệu V1000 ghi nhận các mã như oC – Overcurrent, oV – Overvoltage, Uv1 – Undervoltage, oH/oH1 – Heatsink Overheat, oL1 – Motor Overload, GF – Ground Fault và LF – Output Phase Loss.
Điểm quan trọng là mã lỗi không phải lúc nào cũng xác định trực tiếp linh kiện bị hỏng. Một lỗi quá dòng chẳng hạn có thể xuất phát từ tải cơ khí, thông số cài đặt, dây động lực, động cơ hoặc sự cố bên trong biến tần. Vì vậy, cần kết hợp mã hiển thị với điều kiện vận hành thực tế để tìm nguyên nhân gốc.
2. Lỗi oC – Quá dòng
oC (Overcurrent) là một trong những nhóm mã lỗi biến tần Yaskawa thường được quan tâm. Ở V1000, oC được Yaskawa xác định là lỗi quá dòng. Nguyên nhân có thể liên quan đến:
3. Lỗi oV – Quá áp DC bus
Mã oV (Overvoltage) liên quan đến tình trạng điện áp DC bus tăng vượt giới hạn cho phép. Tài liệu V1000 cũng liệt kê oV trong nhóm lỗi của thiết bị. Một nguyên nhân thường gặp là năng lượng tái sinh từ động cơ trong quá trình giảm tốc. Điều này có thể xảy ra ở các tải có quán tính lớn hoặc tải có khả năng kéo động cơ. Hướng kiểm tra gồm:
4. Lỗi Uv1 – Thấp áp
Uv1 (Undervoltage) là lỗi thấp áp. Trong tài liệu Yaskawa, Uv1 được liệt kê cùng các lỗi nguồn DC bus; ngoài ra còn có Uv2 liên quan đến nguồn điều khiển và Uv3 liên quan đến mạch nạp mềm tùy cấu hình. Khi xuất hiện Uv1, kỹ thuật viên nên kiểm tra điện áp nguồn thực tế tại đầu vào biến tần, tình trạng thiết bị đóng cắt, cầu chì hoặc MCCB và các điểm đấu nối.
Nếu lỗi chỉ xảy ra khi dây chuyền tăng tải, cần kiểm tra khả năng sụt áp của hệ thống điện. Không nên chỉ đo điện áp khi biến tần đang không tải rồi kết luận nguồn điện hoàn toàn bình thường.
5. Lỗi oH và oH1 – Quá nhiệt
Yaskawa sử dụng các mã oH và oH1 cho các điều kiện quá nhiệt liên quan đến bộ tản nhiệt trong V1000. Một số nguyên nhân cần kiểm tra gồm:
6. Lỗi oL1 – Quá tải động cơ
oL1 (Motor Overload) là lỗi quá tải động cơ được liệt kê trong tài liệu V1000.
Lỗi có thể xảy ra khi động cơ phải làm việc với tải lớn trong thời gian dài hoặc thông số bảo vệ động cơ được thiết lập không phù hợp. Khi gặp oL1, cần kiểm tra dòng điện động cơ, tải cơ khí, khả năng thông gió của động cơ và thông số định mức được nhập vào biến tần. Nếu tải thực tế thường xuyên vượt mức thiết kế, việc chỉ điều chỉnh thông số bảo vệ không phải là giải pháp kỹ thuật phù hợp.
7. Lỗi oL2 – Quá tải biến tần
Khác với oL1, oL2 (Drive Overload) liên quan đến tình trạng quá tải của chính bộ truyền động. Yaskawa liệt kê oL2 trong danh sách fault của V1000. Nguyên nhân có thể liên quan đến dòng điện đầu ra cao trong thời gian dài, lựa chọn công suất biến tần chưa phù hợp hoặc chế độ tải thực tế khác với giả định thiết kế. Kỹ thuật viên cần xem xét dòng điện, chu kỳ tải, khả năng quá tải của model đang sử dụng và điều kiện làm mát.
8. Lỗi GF – Chạm đất
GF (Ground Fault) là lỗi chạm đất. Trong hệ thống truyền động, lỗi này cần được xử lý cẩn thận vì có thể liên quan đến cách điện của cáp hoặc động cơ. Yaskawa cũng liệt kê GF trong danh sách lỗi của V1000.
Cần kiểm tra cách điện động cơ, cáp động lực và các đầu nối. Khi thực hiện kiểm tra cách điện, phải tuân thủ quy trình kỹ thuật phù hợp và hướng dẫn của nhà sản xuất để tránh làm hỏng các linh kiện điện tử của biến tần.
9. Lỗi LF – Mất pha đầu ra
LF (Output Phase Loss) là lỗi mất pha đầu ra được Yaskawa liệt kê trong tài liệu V1000.
Nguyên nhân có thể nằm ở dây nối từ biến tần đến động cơ, đầu cos, terminal, contactor hoặc bản thân động cơ. Nếu một pha bị mất kết nối, động cơ có thể hoạt động không đúng và dòng điện giữa các pha có thể mất cân bằng. Do đó, cần kiểm tra toàn bộ đường truyền động thay vì chỉ kiểm tra terminal trên biến tần.
10. Một số lỗi phần cứng và điều khiển
Ngoài các lỗi liên quan đến nguồn và động cơ, V1000 còn có nhóm mã CPF liên quan đến các bất thường của mạch điều khiển, bộ nhớ, giao tiếp hoặc phần cứng. Ví dụ, tài liệu Yaskawa liệt kê CPF07 là lỗi giao tiếp terminal board, CPF08 là lỗi giao tiếp EEPROM và CPF11 là lỗi RAM.
Với nhóm lỗi này, không nên tự ý thay đổi nhiều thông số hoặc tháo bo mạch nếu không có chuyên môn. Cần ghi lại mã lỗi, thời điểm xuất hiện và trạng thái thiết bị trước khi liên hệ bộ phận kỹ thuật hoặc trung tâm dịch vụ.
11. Lỗi biến tần Yaskawa V1000 nên được xử lý theo quy trình nào?
Khi lỗi biến tần Yaskawa V1000 xuất hiện, có thể thực hiện quy trình kiểm tra cơ bản như sau:
Bước 1: Ghi lại chính xác mã lỗi hiển thị.
Bước 2: Xác định lỗi xuất hiện khi khởi động, tăng tốc, chạy ổn định hay giảm tốc.
Bước 3: Kiểm tra nguồn điện và thiết bị bảo vệ.
Bước 4: Kiểm tra cáp động lực, động cơ và tải cơ khí.
Bước 5: Kiểm tra các thông số cài đặt liên quan.
Bước 6: Đối chiếu mã lỗi với manual đúng model và phiên bản thiết bị.
Bước 7: Sau khi xác định nguyên nhân và khắc phục, tiến hành reset và chạy thử có kiểm soát.
Yaskawa cung cấp manual kỹ thuật V1000 bao gồm phần đấu dây, vận hành, cài đặt tham số, troubleshooting, bảo trì và kiểm tra trước khi vận hành. Vì vậy, khi xử lý sự cố thực tế nên ưu tiên tài liệu đúng model thay vì sử dụng một bảng mã lỗi tổng hợp không xác định nguồn.
Kết luận
Việc nắm được các mã lỗi biến tần Yaskawa thường gặp giúp kỹ thuật viên rút ngắn thời gian chẩn đoán và hạn chế thời gian dừng máy. Các lỗi như oC, oV, Uv1, oH/oH1, oL1, oL2, GF và LF có thể liên quan trực tiếp đến nguồn điện, động cơ, tải, hệ thống dây dẫn hoặc điều kiện làm mát.
Đặc biệt, khi xử lý lỗi biến tần Yaskawa V1000, cần xác định đúng model, mã lỗi và điều kiện phát sinh lỗi trước khi đưa ra phương án sửa chữa. Mã lỗi biến tần Yaskawa chỉ là dấu hiệu để bắt đầu quá trình chẩn đoán; muốn xử lý triệt để cần tìm nguyên nhân gốc và kiểm tra toàn bộ hệ thống truyền động.
Đối với các lỗi liên quan đến điện áp cao, mạch công suất, chạm đất hoặc phần cứng bên trong, việc kiểm tra cần được thực hiện bởi người có chuyên môn và tuân thủ đầy đủ quy trình an toàn điện.
Tùy từng dòng sản phẩm như V1000, A1000, GA500, GA700 hoặc các dòng khác, mã lỗi và điều kiện phát hiện có thể khác nhau. Riêng tài liệu kỹ thuật V1000 của Yaskawa liệt kê nhiều nhóm lỗi như quá dòng, quá áp, thấp áp, quá nhiệt, quá tải động cơ, lỗi pha, lỗi tiếp đất và lỗi mạch điều khiển.
1. Mã lỗi biến tần Yaskawa là gì?
Mã lỗi biến tần Yaskawa là các ký hiệu được hiển thị trên màn hình điều khiển khi biến tần phát hiện điều kiện vận hành bất thường. Mỗi mã đại diện cho một nhóm sự cố hoặc điều kiện bảo vệ cụ thể.
Ví dụ, tài liệu V1000 ghi nhận các mã như oC – Overcurrent, oV – Overvoltage, Uv1 – Undervoltage, oH/oH1 – Heatsink Overheat, oL1 – Motor Overload, GF – Ground Fault và LF – Output Phase Loss.
Điểm quan trọng là mã lỗi không phải lúc nào cũng xác định trực tiếp linh kiện bị hỏng. Một lỗi quá dòng chẳng hạn có thể xuất phát từ tải cơ khí, thông số cài đặt, dây động lực, động cơ hoặc sự cố bên trong biến tần. Vì vậy, cần kết hợp mã hiển thị với điều kiện vận hành thực tế để tìm nguyên nhân gốc.
2. Lỗi oC – Quá dòng
oC (Overcurrent) là một trong những nhóm mã lỗi biến tần Yaskawa thường được quan tâm. Ở V1000, oC được Yaskawa xác định là lỗi quá dòng. Nguyên nhân có thể liên quan đến:
- Động cơ hoặc tải bị kẹt cơ khí.
- Thời gian tăng tốc được cài đặt quá ngắn.
- Cáp động cơ bị chạm chập.
- Động cơ có vấn đề về cách điện.
- Thông số động cơ cài đặt không phù hợp.
- Tải thực tế vượt khả năng của hệ thống truyền động.
3. Lỗi oV – Quá áp DC bus
Mã oV (Overvoltage) liên quan đến tình trạng điện áp DC bus tăng vượt giới hạn cho phép. Tài liệu V1000 cũng liệt kê oV trong nhóm lỗi của thiết bị. Một nguyên nhân thường gặp là năng lượng tái sinh từ động cơ trong quá trình giảm tốc. Điều này có thể xảy ra ở các tải có quán tính lớn hoặc tải có khả năng kéo động cơ. Hướng kiểm tra gồm:
- Kiểm tra điện áp nguồn đầu vào.
- Kiểm tra thời gian giảm tốc.
- Đánh giá đặc tính tải.
- Kiểm tra phương án xử lý năng lượng tái sinh.
- Kiểm tra điện trở hãm hoặc cấu hình hãm nếu hệ thống sử dụng giải pháp này.
4. Lỗi Uv1 – Thấp áp
Uv1 (Undervoltage) là lỗi thấp áp. Trong tài liệu Yaskawa, Uv1 được liệt kê cùng các lỗi nguồn DC bus; ngoài ra còn có Uv2 liên quan đến nguồn điều khiển và Uv3 liên quan đến mạch nạp mềm tùy cấu hình. Khi xuất hiện Uv1, kỹ thuật viên nên kiểm tra điện áp nguồn thực tế tại đầu vào biến tần, tình trạng thiết bị đóng cắt, cầu chì hoặc MCCB và các điểm đấu nối.
Nếu lỗi chỉ xảy ra khi dây chuyền tăng tải, cần kiểm tra khả năng sụt áp của hệ thống điện. Không nên chỉ đo điện áp khi biến tần đang không tải rồi kết luận nguồn điện hoàn toàn bình thường.
5. Lỗi oH và oH1 – Quá nhiệt
Yaskawa sử dụng các mã oH và oH1 cho các điều kiện quá nhiệt liên quan đến bộ tản nhiệt trong V1000. Một số nguyên nhân cần kiểm tra gồm:
- Nhiệt độ môi trường quá cao.
- Tủ điện thông gió kém.
- Quạt làm mát hoạt động không bình thường.
- Bộ lọc gió bị bẩn.
- Khoảng cách lắp đặt không phù hợp.
- Biến tần phải làm việc trong điều kiện tải hoặc nhiệt độ vượt thiết kế.
6. Lỗi oL1 – Quá tải động cơ
oL1 (Motor Overload) là lỗi quá tải động cơ được liệt kê trong tài liệu V1000.
Lỗi có thể xảy ra khi động cơ phải làm việc với tải lớn trong thời gian dài hoặc thông số bảo vệ động cơ được thiết lập không phù hợp. Khi gặp oL1, cần kiểm tra dòng điện động cơ, tải cơ khí, khả năng thông gió của động cơ và thông số định mức được nhập vào biến tần. Nếu tải thực tế thường xuyên vượt mức thiết kế, việc chỉ điều chỉnh thông số bảo vệ không phải là giải pháp kỹ thuật phù hợp.
7. Lỗi oL2 – Quá tải biến tần
Khác với oL1, oL2 (Drive Overload) liên quan đến tình trạng quá tải của chính bộ truyền động. Yaskawa liệt kê oL2 trong danh sách fault của V1000. Nguyên nhân có thể liên quan đến dòng điện đầu ra cao trong thời gian dài, lựa chọn công suất biến tần chưa phù hợp hoặc chế độ tải thực tế khác với giả định thiết kế. Kỹ thuật viên cần xem xét dòng điện, chu kỳ tải, khả năng quá tải của model đang sử dụng và điều kiện làm mát.
8. Lỗi GF – Chạm đất
GF (Ground Fault) là lỗi chạm đất. Trong hệ thống truyền động, lỗi này cần được xử lý cẩn thận vì có thể liên quan đến cách điện của cáp hoặc động cơ. Yaskawa cũng liệt kê GF trong danh sách lỗi của V1000.
Cần kiểm tra cách điện động cơ, cáp động lực và các đầu nối. Khi thực hiện kiểm tra cách điện, phải tuân thủ quy trình kỹ thuật phù hợp và hướng dẫn của nhà sản xuất để tránh làm hỏng các linh kiện điện tử của biến tần.
9. Lỗi LF – Mất pha đầu ra
LF (Output Phase Loss) là lỗi mất pha đầu ra được Yaskawa liệt kê trong tài liệu V1000.
Nguyên nhân có thể nằm ở dây nối từ biến tần đến động cơ, đầu cos, terminal, contactor hoặc bản thân động cơ. Nếu một pha bị mất kết nối, động cơ có thể hoạt động không đúng và dòng điện giữa các pha có thể mất cân bằng. Do đó, cần kiểm tra toàn bộ đường truyền động thay vì chỉ kiểm tra terminal trên biến tần.
10. Một số lỗi phần cứng và điều khiển
Ngoài các lỗi liên quan đến nguồn và động cơ, V1000 còn có nhóm mã CPF liên quan đến các bất thường của mạch điều khiển, bộ nhớ, giao tiếp hoặc phần cứng. Ví dụ, tài liệu Yaskawa liệt kê CPF07 là lỗi giao tiếp terminal board, CPF08 là lỗi giao tiếp EEPROM và CPF11 là lỗi RAM.
Với nhóm lỗi này, không nên tự ý thay đổi nhiều thông số hoặc tháo bo mạch nếu không có chuyên môn. Cần ghi lại mã lỗi, thời điểm xuất hiện và trạng thái thiết bị trước khi liên hệ bộ phận kỹ thuật hoặc trung tâm dịch vụ.
11. Lỗi biến tần Yaskawa V1000 nên được xử lý theo quy trình nào?
Khi lỗi biến tần Yaskawa V1000 xuất hiện, có thể thực hiện quy trình kiểm tra cơ bản như sau:
Bước 1: Ghi lại chính xác mã lỗi hiển thị.
Bước 2: Xác định lỗi xuất hiện khi khởi động, tăng tốc, chạy ổn định hay giảm tốc.
Bước 3: Kiểm tra nguồn điện và thiết bị bảo vệ.
Bước 4: Kiểm tra cáp động lực, động cơ và tải cơ khí.
Bước 5: Kiểm tra các thông số cài đặt liên quan.
Bước 6: Đối chiếu mã lỗi với manual đúng model và phiên bản thiết bị.
Bước 7: Sau khi xác định nguyên nhân và khắc phục, tiến hành reset và chạy thử có kiểm soát.
Yaskawa cung cấp manual kỹ thuật V1000 bao gồm phần đấu dây, vận hành, cài đặt tham số, troubleshooting, bảo trì và kiểm tra trước khi vận hành. Vì vậy, khi xử lý sự cố thực tế nên ưu tiên tài liệu đúng model thay vì sử dụng một bảng mã lỗi tổng hợp không xác định nguồn.
Kết luận
Việc nắm được các mã lỗi biến tần Yaskawa thường gặp giúp kỹ thuật viên rút ngắn thời gian chẩn đoán và hạn chế thời gian dừng máy. Các lỗi như oC, oV, Uv1, oH/oH1, oL1, oL2, GF và LF có thể liên quan trực tiếp đến nguồn điện, động cơ, tải, hệ thống dây dẫn hoặc điều kiện làm mát.
Đặc biệt, khi xử lý lỗi biến tần Yaskawa V1000, cần xác định đúng model, mã lỗi và điều kiện phát sinh lỗi trước khi đưa ra phương án sửa chữa. Mã lỗi biến tần Yaskawa chỉ là dấu hiệu để bắt đầu quá trình chẩn đoán; muốn xử lý triệt để cần tìm nguyên nhân gốc và kiểm tra toàn bộ hệ thống truyền động.
Đối với các lỗi liên quan đến điện áp cao, mạch công suất, chạm đất hoặc phần cứng bên trong, việc kiểm tra cần được thực hiện bởi người có chuyên môn và tuân thủ đầy đủ quy trình an toàn điện.
