  • Giải pháp thiết kế nhà cao tầng các showrom tiết kiệm 50% chi phí xây dựng

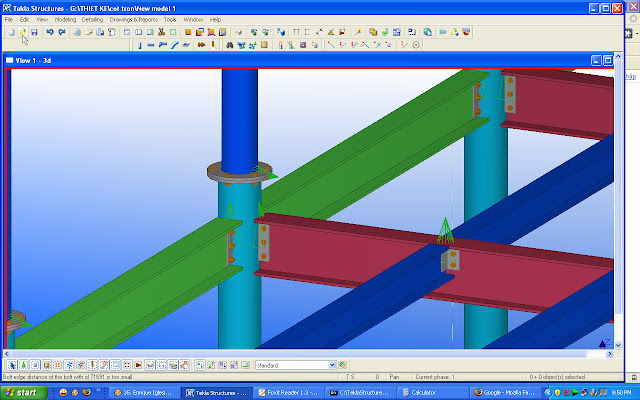

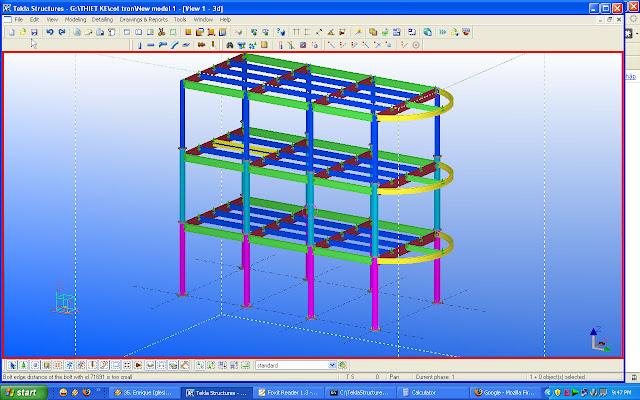

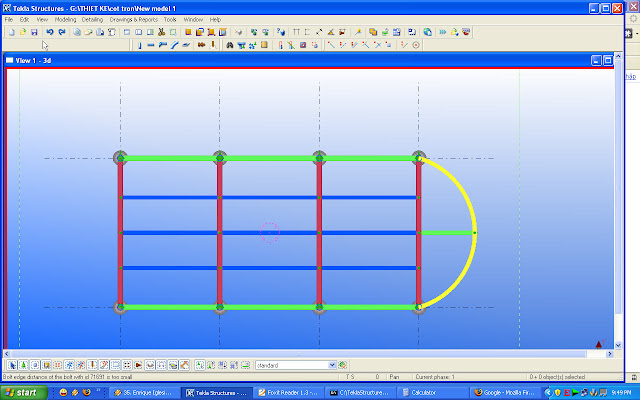

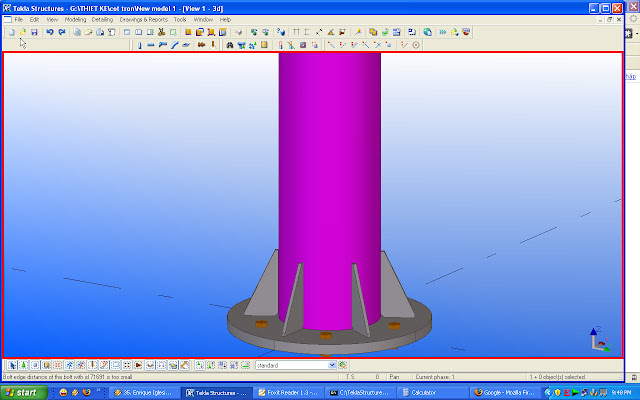

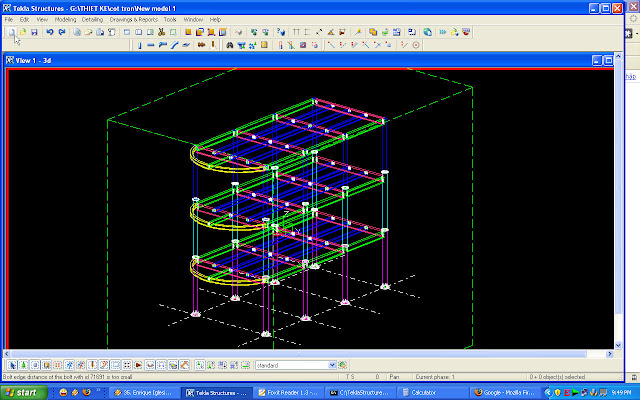

    sử dụng kết cấu composite cột được độn bê tông mác cao làm tăng khả năng chịu nén chủa cột tiết kiệm thép rất nhiều so với cột tổ hợp chữ I hàn rất nhiều các bác tham khảo thiết kế nhé áp dụng cho các showrom ,cột tròn lại đẹp nửa.














    Last edited by hanoi; 31-08-2009, 04:16 PM.
    Tư vấn thiết kế kết cấu thép http://ketcauthep.co.cc/
    Mobile:0985.106.123

  • #2
    Ðề: Giải pháp thiết kế nhà cao tầng các showrom tiết kiệm 50% chi phí xây dựng

    Bạn đã nghiên cứu so sánh cụ thể phương án của bạn với phương án đổ bêtong toàn khối chưa. Hay bạn chỉ mới vẽ ra cho đẹp một hệ khung thép với một vài liên kết đơn giản, view 3D có vẻ hào nhoáng mà vội kết luận nó "tiết kiệm 50% chi phí xây dựng" ?
    Còn nữa, cái khung của bạn mới chỉ có phần khung kết cấu thép, còn liên kết với hệ sàn thì sao ?, giải pháp sàn, tường ngăn như thế nào ?
    Sell and Support Tekla Structures.
    Tel: 0983 421 282. Email: cuong_hv@hsdvn.com.vn

    Ghi chú


    • #3
      Ðề: Giải pháp thiết kế nhà cao tầng các showrom tiết kiệm 50% chi phí xây dựng

      Kết cấu bạn nói đến là CFT (CFST) hay gọi nôm là thép nhồi be tông. Mấy cái này Taiwwan với JP hay dùng để chống động đất, tuy nhiên chưa có nhiều tiêu chuẩn về nó mà chủ yếu là từ thí nghiệm 1 vài cấu kiện đơn lẻ. Có tài liệu nói rằng lí thuyết tính dạng KC này còn chưa rõ ràng, ứng suất phân bố ko đều đặn,...Hiện hay gặp ở công tình công nghiệp còn ở dân dụng thì ở Vn chưa có, ah, có 1 cái là diamond plazza ở SG!
      KSKC->hung huc...hung huc...

      Ghi chú


      • #4
        Ðề: Giải pháp thiết kế nhà cao tầng các showrom tiết kiệm 50% chi phí xây dựng

        Cái mô hình của bác Hà nội thì em thắc mắc ở cái cột thôi.
        - cột tròn nhồi bê tông thì chịu nén và chịu mô men theo 2 phương tốt nhưng chịu cắt vẫn kém, vì thế liên kết giữa dầm và cột sẽ rất khó đảm bảo. cột tròn cũng khó gia cường. panel zone của nó không biết bác xử lý thể nào.
        - Em cũng không biết lý thuyết tính toán cái cột này.
        Còn liên kết với hệ sàn thì em nghĩ là mô hình này ổn. nó cũng như các sàn mazzanine hay sàn tầng bình thường thôi. có thể tính toán theo mô hình dầm liên hợp. thép sàn là thép lưới. ván khuôn có thể là steel panel hay fly wood. liên kết bê tông với dầm thép có thể dùng stud hoặc angle.
        toàn bộ dầm dầm phụ/joist đã được giằng cánh nén. nói chung là cũng tiết kiệm thời gian và chi phí.
        Endeavor Team- Professionalism makes difference
        Email: aiscdesigner@gmail.com

        Ghi chú


        • #5
          Ðề: Giải pháp thiết kế nhà cao tầng các showrom tiết kiệm 50% chi phí xây dựng

          tiêu chuẩn thiết kế encode 4
          phần mềm hổ trợ thiết kế csicol
          bạn làm vài công trình so sánh giá thành sẽ thấy sự khác biệt rất lớn.
          Last edited by hanoi; 19-08-2009, 11:00 AM.
          Tư vấn thiết kế kết cấu thép http://ketcauthep.co.cc/
          Mobile:0985.106.123

          Ghi chú


          • #6
            Ðề: Giải pháp thiết kế nhà cao tầng các showrom tiết kiệm 50% chi phí xây dựng

            Vì các lý do mà em vừa kể nên em chưa có công trình nào dùng cột thép tròn. Tuy nhiên. cột thép hộp (vuông/chữ nhật)-HSS (hollow square section) thì em thiết kế rồi. Về ưu điểm thì nó có các ưu điểm của cột tròn và:
            1. chịu lực nén và mô men tốt theo cả 2 phương.
            2. Dễ liên kết với dầm bằng insert plate (có 1 tấm thép xuyên qua bụng cột). Dễ liên kết với giằng chéo hoặc/và cổng giằng (nếu cần).

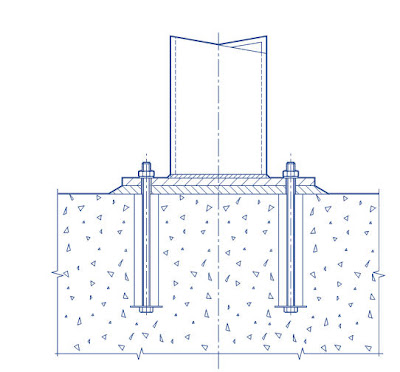

            3. Dễ cấu tạo móng (khớp/ngàm đều được)
            4. vì có bề mặt phẳng nên dễ dàng giấu vảo tường và đảm bảo thẩm mỹ.
            5. Với nhà khoảng 2 tầng thì có thể không cần cấu tạo giằng. do đó tăng được không gian thoáng và giảm vật liệu.
            6. Dễ dàng mua vật liệu này ngoài thị trường, cường độ từ 23.5 kN/cm2 đến 32.5 KN/cm2. kích thước thì tương đối da dạng (so với thép ống)
            7. Nếu có phải tính toán bằng tay cho tiết diện và liên kết này thì cũng không ngại, trong AISC có hướng dẫn.
            8. Do ít đường hàn hơn nên công tác quản lý chất lượng cũng đỡ hơn. Gia công cũng nhanh hơn.
            Nhược điểm:
            1. chịu cắt không tốt lắm do bụng không được gia cường như thép I hoặc H
            2. Khó gia cường đoạn panel zone. gặp Mô men lớn thì hơi mệt vì có thể không đủ chỗ bố trí bu lông ở các mối nối.
            3. Không sẵn có các tiết diện loại lớn. do đó với nhà có tải lớn thì bước cột bị hạn chế. Nếu không thì phải đặt trước cho các nhà máy sản xuất. (thường thì phải 20 MT trở lên họ mới làm)
            4. (kể cả với cột tròn). Chiều dài tính toán không giằng (Lb) có thể lớn hơn cột I hoặc H vì nếu giằng thì phải làm cả phương X và Y mới đủ, do đó với các cột cao thì không tiết kiệm hơn cột I và H có giằng.
            5. Không thể có tiết diện đa dạng như tiết diện built-up. Vì là hot-rolled (thép cán nóng) nên giá sẽ đắt hơn giá của thép built-up (tổ hợp hàn).
            vì thế, em nghĩ là trong một chừng mực nào đó, cái cột thép ống (tube) hay cột thép hộp-HSS có thể tiết kiệm hơn, đẹp hơn nhưng giảm đến 50% thì chắc là không. cột của bác có thể giảm chứ còn dầm chính+dầm phụ của bác vẫn phải tính như kết cấu bình thường thôi.
            Endeavor Team- Professionalism makes difference
            Email: aiscdesigner@gmail.com

            Ghi chú


            • #7
              Ðề: Giải pháp thiết kế nhà cao tầng các showrom tiết kiệm 50% chi phí xây dựng

              Nguyên văn bởi hanoi View Post
              tiêu chuẩn thiết kế encode 4
              phần mềm hổ trợ thiết kế csicol
              bạn làm vài công trình so sánh giá thành sẽ thấy sự khác biệt rất lớn.
              Vui lòng cho 1 thống kê chi tiết về giá thành cho 1 công trình cụ thể đc ko?
              KSKC->hung huc...hung huc...
