Mọi người có biết cách quy đổi tải trọng động đất theo các Tiêu chuẩn từ Nga -> TC Mỹ UBC không?
Các TC UBC1991, 1994, 1997 có gì khác nhau?
Ai biết nói cho tôi biết với
Thanks

Bác Thuật có thể giải thích kỹ hơn một chút về việc kể đến khoảng cách từ tấm chấn khi tính toán cái site coefficient trong UBC được không ? Mà trong UBC thì có hệ số nào để kế đến topography surface effects không nhỉ ?

Thanks bác trước

Bài 1: Tính toán tải trọng động đất tương đương tác dụng lên công trình nhà

Cám ơn bạn Taka đã gõ hộ giúp tôi tiếng Việt có dấu nhé! Tôi có viết thêm một chút nữa và gửi lại ở dưới:

Bài 1: Tính toán tải trọng động đất tương đương tác dụng lên công trình nhà: Sự giống và khác nhau trong các versions của UBC và IBC-2000

Trong các versions của tiêu chuẩn UBC thì công thức qui định về sự phân bố của tải trọng ngang tĩnh tương đương (equivalent static lateral forces) tác dụng lên công trình nhà là không thay đổi. Tải trọng ngang được giả định tác dụng ở các mức sàn của công trình nhà và thường thì càng lên cao (càng gần với mái) thì giá trị của nó càng lớn. Hơn nữa một lực tập trung Ft được quy định đặt thêm ở mức sàn mái khi chu kỳ dao động riêng cơ bản của hệ kết cấu T (fundamental natural period of vibration) lớn hơn 0,7 giây. Trong trường hợp đặc biệt khi trọng lượng và chiều cao của các tầng nhà là giống nhau thì sự phân bố của tải trọng ngang tương đương sẽ có dạng hình tam giác ngược nếu chu kỳ dao động T nhỏ hơn hoặc bằng 0.7 giây (Ft = 0), và có dạng hình tam giác ngược cộng thêm một lực tập trung ở trên đỉnh mái (Ft > 0) nếu chu kỳ dao động T lớn hơn 0.7 giây.

Về công thức để tính toán lực cắt nền (base shear force) hay độ lớn của lực động đất tương đương tác dụng lên công trình nhà thì có sự thay đổi như sau.

Trong UBC-91 và UBC-94 thì lực cắt nền được tính là Vb = Cs.W = Ce/Rw.W = Z.I.C.W/Rw (công thức 1) trong đó C = 1,25S/T**(2/3) (chú ý T mũ 2/3). Về ý nghĩa và giá trị thực hành của các thông số trong công thức tính toán lực cắt nền đã được nói rõ trong tiêu chuẩn (Thư viện Bộ Xây Dựng, 37 Lê Đại Hành cũng có những tiêu chuẩn này). Trong công thức trên thì Cs = hệ số lực cắt nền (base shear coefficient) hay có ý nghĩa là tỷ số giữa gia tốc tương đương của sóng động đất tác dụng lên công trình và acceleration of gravity (g = 9.807 m/s/s), T = chu kỳ dao động riêng cơ bản (bậc một), Z = hệ số vùng động đất (0.075 cho vùng 1; 0,15 cho vùng 2A; 0,2 cho vùng 2B; 0,3 cho vùng 3; và 0,4 cho vùng 4. Có lẽ một số vùng động đất của Việt Nam có thể coi tương ứng với vùng 1, 2A, hay 2B), I = hệ số tầm quan trọng của công trình, W = tổng trọng lượng nhà, Rw = hệ số giảm tải của kết cấu chảy dẻo, S = hệ số nền đất (đây là hệ số khó xác định nhất, và cũng là chỗ để mỗi nước tạo ra những cái riêng của họ!).

Vấn đề ảnh hưởng của nền đất (hệ số nền S) trong việc tính toán lực cắt nền đã được xem xét và quy định trong thực hành từ UBC-76. Trong thời gian đó thì hệ số S được tính toán phụ thuộc vào tỉ số T/Ts trong đó T = chu kỳ dao động riêng cơ bản của kết cấu và Ts = chu kỳ trội của nền đất (characteristic site period). Giá trị thực hành tính toán của hệ số S trong UBC-76 đã được qui định từ 1 đến 1.5. Việc xác định hệ số S phụ thuộc vào tỷ số T/Ts đã được dùng cho đến UBC-85.

Trong UBC-85 thì một phương pháp mới khác để xác định hệ số S đã đồng thời được sử dụng. Thay vì phụ thuộc vào tỉ số T/Ts thì hệ số S trong phương pháp mới này đã được xác định dựa trên 3 loại nền đất (soil profile types) được phân loại là rock, deep soil, và soft soil, tương ứng với các hệ số S1 = 1.0, S2 = 1.2, và S3 = 1.5. Phương pháp mới này (dựa trên việc phân loại nền đất, thay vì phụ thuộc vào tỉ số T/Ts) đã được duy trì và phát triển thêm ở các versions tiếp theo như UBC-88, UBC-91, UBC-94, và UBC-97. Nhưng càng ở các versions sau thì việc phân loại và tính toán càng chi tiết và có phần "an toàn" hơn.

Hiện nay khái niệm Ts (characteristic site period) vẫn đang được một số người quan tâm để nghiên cứu về sự khuếch đại dao động của hệ một bậc tự do (single-degree-of-freedom system) làm việc phi tuyến so với hệ làm việc tuyến tính. Kết quả nghiên cứu đã chỉ ra rằng hệ số khuếch đại dao động (displacement amplification factor) là khá lớn (lớn hơn 1) khi T/Ts nhỏ hơn 1 (hay T < Ts) và là không đáng kể (xấp xỉ bằng 1) khi T/Ts > hay = 1...

So với UBC-85 thì ở UBC-88 có phân loại thêm một loại đất mới có tên là very deep soft soil, và hệ số nền đất tương ứng là S4 = 2.0. Việc kể thêm trường hợp nền đất mềm và có bề dầy rất lớn này là hậu quả của trận động đất ở Mexico năm 1985 (Tham khảo bài 2: Tải trọng động đất và tải trọng gió bão tác dụng lên công trình nhà khác nhau như thế nào?). Việc phân loại nền đất này vẫn được giữ nguyên ở trong các UBC-91 và UBC-94 (tổng cộng gồm 4 loại đất). Như vậy sau khi có được các giá trị của S1, S2, S3, và S4 thì từ công thức 1 ở trên ta sẽ tính toán được các giá trị lực cắt nền Vb.

So với UBC-88, UBC-91, và UBC-94 thì trong UBC-97 đã có thêm 2 lọai đất mới nữa, đó là hard rock và soils requiring site-specific evaluation hay còn gọi là đất rất yếu có cấu trúc phức tạp (liquefiable soils, weakly cemented soils, highly organic clays, very thick soft clays, …). Như vậy tổng cộng có 6 loại đất được phân loại ở UBC-97 và được ký hiệu lần lượt là Sa, Sb, Sc, Sd, Se, và Sf. Việc phân lọai nền đất có thể dựa theo các đặc trưng tính toán của nền đất như: giá trị tính toán của vận tốc sóng cắt trung bình (average shear wave velocity), average standard penestration blow count, average undrained shear strength, ...

Ngoài ra về hình dạng công thức để tính toán lực cắt nền trong UBC-97 cũng có sự thay đổi: Đối với trường hợp chu kỳ dao động riêng là ngắn (hay trong phạm vi gia tốc không đổi trên biểu đồ phổ phản ứng thiết kế) thì Vb = 2.5Ca.I.W/Rw (công thức 2), và đối với trường hợp chu kỳ dao động riêng là dài (hay trong phạm vi vận tốc không đổi) thì Vb = Cv.I.W/(Rw.T) (công thức 3) trong đó Ca và Cv được gọi là hệ số địa chấn (seismic coefficients) và được xác định phụ thuộc vào hệ số vùng động đất Z (gồm có 5 vùng như đã nói ở trên) và loại nền đất (gồm có 5 loại, trừ loại thứ 6 là đất rất yếu có cấu trúc phức tạp).

Như vậy trong UBC-97 thì ảnh hưởng của nền đất đã được kể đến thông qua hai hệ số Ca và Cv ở công thức 2 và 3. Đây là một sự khác biệt lớn của UBC-97 so với các versions trước khi kể đến ảnh hưởng của nền đất, đó là trong phạm vi chu kỳ dao động ngắn thì hệ số Ca (hay lực cắt nền Sb) thay đổi không những theo hệ số vùng chấn động Z mà cả theo loại nền đất (trong UBC-94 và các versions trước thì Sb chỉ phụ thuộc vào vùng chấn động Z, và không phụ thuộc vào loại nền đất). Chẳng hạn đối với vùng động đất 2B (vùng động đất trung bình có giá trị Z = 0.2) thì giá trị của Ca = 0.28 cho loại đất thứ 4 (stiff soil, ký hiệu là Sd) và Ca = 0.34 cho loại đất thứ 5 (soft soil, ký hiệu là Se). Cũng trong vùng động đất 2B này thì giá trị của Cv = 0.4 cho loại đất thứ 4 và Cv = 0.64 cho loại đất thứ 5.

Đối với hai loại đất thứ 1 (hard rock, ký hiệu là Sa) và loại thứ 2 (rock, ký hiệu là Sb) thì giá trị của Ca và Cv được qui định trong UBC-97 là bằng nhau. Thực tế trong truờng hợp này thì Ca có phần lớn hơn Cv một chút (nhưng không đáng kể), vì khi nền đất càng cứng thì thành phần sóng động đất có chu kỳ ngắn truyền trong nó càng nhiều. Nhưng đối với các loại đất khác (mềm hơn) thì được qui định Cv > Ca, hay nói một cách khác là ảnh hưởng của nền đất trong trường hợp chu kỳ dao động riêng của kết cấu là dài (hay trong phạm vi vận tốc không đổi trên biểu đồ phổ phản ứng thiết kế) là lớn hơn trong trường hợp chu kỳ dao động riêng của kết cấu là ngắn (hay trong phạm vi gia tốc không đổi).

(xem tiếp ở dưới)

Bài 1: Tính toán tải trọng động đất tương đương tác dụng lên công trình nhà: Sự giống và khác nhau trong các versions của UBC và IBC-2000

(continued)

Ảnh hưởng của loại vết đứt gẫy (fault type) và khoảng cách từ công trình xây dựng đến vết đứt gẫy (distance closest to fault) cũng đã được kể đến ở UBC-97 thông qua hai hệ số Na và Nv (near-source factors for short and long periods). Nhưng ảnh hưởng này chỉ được kể đến đối với vùng động đất thứ 4 (vùng động đất mạnh nhất có hệ số Z = 0.4) vì thực tế là các vết đứt gẫy lớn thường chỉ xuất hiện khi động đất mạnh xảy ra. Ở Việt Nam có lẽ vấn đề này chỉ cần kể đến một chút cho những công trình rất quan trọng khi phải đặt gần với vết đứt gẫy mà có thể xảy ra!

Giá trị của Na và Nv trong UBC-97 được qui định là lớn hơn hoặc bằng 1. Như vậy có thể coi ảnh hưởng của nền đất được biểu hiện qua tích của hai hệ số Ca.Na và Cv.Nv. Trong vùng động đất thứ 4 thì Na và Nv là lớn hơn hoặc bằng 1, còn trong 4 vùng động đất nhỏ hơn khác thì Na = Nv = 1. Cũng trong vùng động đất thứ 4 thì giá trị của Cv (trong phạm vi chu kỳ dao động dài) được qui định không được nhỏ hơn 0.32, hay từ công thức 3 ta có Vb >= 0.32Nv.I.W/Rw. Ngoài ra đối với tất cả các vùng động đất (từ 1 đến 4) thì Vb >= 0.11Ca.I.W. Nói chung về vấn đề ảnh hưởng của vết đứt gẫy và cả nền đất yếu đến dao động của công trình còn khá là phức tạp và hiện nay vẫn còn đang bàn luận khá sôi nổi!

Giá trị của Na và Nv trong UBC-97 cho vùng động đất thứ 4 là phụ thuộc vào hai yếu tố: fault type và distance closest to fault. Có 3 loại vết đứt gẫy A, B, và C được phân loại tương ứng với độ lớn của động đất có thể xảy ra (magnitude) và mức độ hoạt động của vết đứt gẫy theo năm (slip rate). Khoảng cách distance closest to fault (R) cũng được phân thành 3 loại khi tính Na: R nhỏ hơn hay = 2 km, R = 5 km, và R lớn hơn hay = 10 km; và 4 loại khi tính Nv: R nhỏ hơn hay = 2 km, R = 5 km, R lớn hơn hay = 10 km, và R lớn hơn hay = 15 km. Chẳng hạn đối với trường hợp loại vết đứt gẫy B và R = 5 km thì Na = 1 và Nv = 1.2. Nhưng đối với trường hợp loại vết dứt gẫy C (có M< 6.5 và slip rate < 2 mm/yr) thì cả 2 giá trị Na và Nv luôn đều bằng 1, không phụ thuộc vào giá trị R. Và khi khoảng cách R lớn hơn hay = 15 km thì cả Na và Nv đều = 1, không phụ thuộc vào loại đất (sóng động đất được coi như far-fault motions). Trong các truờng hợp này có nghĩa là ảnh hưởng của vết đứt gẫy không cần phải kể đến ngay cả trường hợp trong vùng động đất thứ 4 (vùng động đất lớn nhất).

Ngoài các hệ số Ca và Cv thì trong công thức 3 của UBC-97 thì Vb được qui định là hàm của T (mũ bậc 1) chứ không phải là mũ bậc 2/3 như ở công thức 1 của UBC-94 và các versions trước đó. Điều này có nghĩa là trong phạm vi vận tốc không đổi trên biểu đồ phổ phản ứng thiết kế (design response spectrum, hay biểu đồ quan hệ giữa phổ gia tốc và chu kỳ dao động của hệ một bậc tự do, được đề xuất bởi ông GS. Nathan M. Newmark của trường University of Illinois at Urbana-Champaign) thì tải trọng động đất quy định trong UBC-97 sẽ giảm nhanh hơn so với qui định trong UBC-91 và UBC-94 khi chu kỳ dao động của kết cấu tăng. Vấn đề giả định hàm quan hệ này như thế nào (chẳng hạn T mũ 1, hay mũ 2/3, ...) có lẽ là chỗ để mỗi nước tạo ra những cái riêng của họ-

Nói chung trong tiêu chuẩn UBC-97 họ đã cung cấp rất cụ thể các hệ số (trong công thức 2 và 3) để tính toán cho từng trường hợp khác nhau. Và từ đó chúng ta cũng có thể thiết lập được biểu đồ phổ phản ứng dùng cho thiết kế (design response spectra, hay biểu đồ quan hệ giữa phổ gia tốc và chu kỳ dao động của hệ một bậc tự do) tương ứng cho từng lọai đất và vùng địa chấn. Biểu đồ phổ phản ứng hiện nay cũng hay được dùng để đánh giá khả năng làm việc của kết cấu chịu tải trong động đất (Khi nào có điều kiện tôi sẽ viết thêm về vấn đề này sau)....

Ngòai tiêu chuẩn UBC, hiện nay ở Mỹ còn có thêm tiêu chuẩn IBC 2000 (International Building Code) mà nhiều người đang rất quan tâm. Trong tiêu chuẩn IBC 2000 này thì sự phân bố của tải trọng ngang tương đương (equivalent static lateral forces) có xu hướng gần với dạng dao động của kết cấu (việc đặt một lực tập trung ở mức sàn mái đã không được sử dụng). So với tiêu chuẩn UBC lực tác dụng ngang ở các mức sàn nhà có xu hướng tăng nhanh hơn khi càng gần mái (do kể đến ành hưởng của dạng dao động bậc cao). Hình dạng phân bố này cũng khá gần với hình dạng phân bố được quy đinh trong tiêu chuẩn xây dựng của Nhật Bản ban hành từ khoảng năm 1980 và ngày nay vẫn đang được sử dụng. Ngoài ra có một sự thay đổi lớn nữa là họ đã thiết lập được các bản đồ phân vùng cường độ động đất có thể xảy ra ứng với các xác suất 2% và 10% trong vòng 50 năm để nhằm xác định ảnh hưởng của nền đất... (sẽ nói thêm sau)

Nói chung tiêu chuẩn để thiết kế các công trình chống động đất vẫn còn nhiều vấn đề phải bàn và trong tương lai vẫn còn tiếp tục nhiều thay đổi. Nhưng theo tôi thì Mỹ, Nhật Bản, và New Zealand vẫn là những nước đi đầu và có nhiều đóng góp trong vấn đề thiết kế các công trình chống động đất. Những nước động đất khác thì còn đang phải chạy dài theo để sửa đổi cách tính toán cho phù hợp với điều kiện của họ, mặc dù cách làm của họ có phần biến hóa như thế nào đó (có thể là đơn giản hóa hay phức tạp hóa đi) để được thành "tài sản quốc gia"-

Nhân tiện nói về tiêu chuẩn kháng chấn thì vừa qua tại hội nghị lần thứ 13 về động đất trên tòan thế giới (13th World Conference on Earthquake Engineering) được tổ chức ở Vancouver, Canada (4 năm tổ chức 1 lẩn, lần tới sẽ được tổ chức ở Ấn Độ) tôi có nghe thấy các bác engineers phản đối khá mạnh về việc các bác academics đang ngày càng làm cho tiêu chuẩn phức tạp thêm. Đọc tiêu chuẩn bây giờ ngày càng khó hiểu và mất thời gian! Họ cho rằng tiêu chuẩn hiện nay quá rườm rà, có nhiều chi tiết không cần thiết đưa vào, nên cắt bỏ bớt đi. Số trang nên giới hạn trong vòng khỏang 150 pages gì đó, bằng nửa so với hiện nay…. Không biết mọi người nghĩ thế nào về vấn đề này?

31.8.2004

Thường đối với REGULAR buildings thì chu kỳ dao động riêng bậc một (first natural vibration period) là lớn nhất, rồi tiếp đến bậc 2, bậc 3, ... Đồng thời sự đóng góp của dạng dao động riêng bậc một trong dao động của công trình cũng là lớn nhất và chiếm ưu thế. Do vậy mà chu kỳ dao động riêng bậc một thường hay được gọi là kỳ dao động riêng cơ bản (fundamental natural vibration period). Công thức nói ở trên là được thiết lập cho trường hợp regular buildings này, và dựa trên giá trị của chu kỳ dao động riêng bậc một.

Trong tính toán thì giá trị của các chu kỳ dao động riêng thường được qui định sắp xếp từ lớn đến bé (T1 > T2 > T3...). Để hiểu chính xác từng dạng dao động thì: tương ứng với dao động riêng bậc 1 thì lực phân bố ngang tác dụng ở các mức sàn (equivalent static lateral forces) hay chuyển vị ở các mức sàn là có cùng hướng. Nhưng tương ứng với dao động riêng bậc 2 thì lực tác dụng ở nửa phần trên và dưới là có chiều khác nhau. Tương tự cho các dao động bạc cao hơn...

Đối với một số công trình IRREGULAR buildings thì chu kỳ dao động riêng bậc 2 (mà tương ứng với lực tác dụng ở nửa phần trên và phần dưới có chiều khác nhau) CÓ THỂ lớn hơn chu kỳ dao động riêng bậc 1 (T2 > T1). Hay sự đóng góp của dạng dao động riêng bậc một trong dao động của công trình KHÔNG phải là lớn nhất hay không phải là chiếm ưu thế. Đối với loại công trình này thì có thể cần qui định thêm một số yêu cầu hạn chế khác, yêu cầu cấu tạo thêm, hay bắt buộc phải phân tích động học (nonlinear dynamic time history analysis hay còn gọi là nonlinear dynamic response analysis)...

Còn về SNIP thì mình không còn nhớ nó qui định như thế nào và cũng không có tài liệu ở đây. Nếu bạn có thí post tóm tắt lên để tham khảo?

DVT

Em xin chen ngang 1 tí, bây giờ ở VN các bộ phận chủ trì tính toán thường tính động đất theo SNIP của các bác LX, tuy nhiên, sau khi tính ra được lực tĩnh tương đương rồi thì đặt cái lực í vào công trình như thế nào, có bác bảo khai báo DIAPHRAM cho từng sàn rồi đặt đâu cũng được?? Em thì có ý kiến, chia nó về các nút cột chính, vách phân phối theo diện chịu tải đứng cho từng nút, có thể để khai báo sàn tuyệt đối cứng hoặc để đúng độ cứng thực khai báo theo vật liệu. Các bác đã từng làm nhiều cho ý kiến về cách vào tải này !

Nếu bạn dùng chương trình Etabs 8.0 hoặc 8.45 để tính toán thì mọi truyện quá đơn giản rồi. Bạn hãy khai thành một lực tập trung vào tâm khối lượng của công trình trong mục Static load case nhưng trước hết bạn phải khóa cứng sàn cái đã(tạo Diaphragm)

Theo cách tôi thường tính (trong SAP) thì các ô sàn chia nhỏ để đảm bảo sự làm việc "toàn khối của sàn và dầm", như vậy mỗi mức sàn sẽ có tổng số nút n được chia. sau khi đã tính được lực tĩnh tương đương thì chia lực đấy cho tổng số nút n trên mức sàn tương ứng là xong.
Vấn đề như tôi hiểu câu hỏi của bạn là cho sàn toàn khối. Vậy với sàn lắp ghép thì sẽ giải quyết thế nào?? Mong mọi người chỉ giúp!

Khi tính tải động đất cho các công trình có mặt bằng phức tạp dạng dao động dạng đầu tiên thường là xoắn các dạng tiếp theo mới là dạng cơ bản. Vậy theo UBC97 thì chu kỳ lấy theo dạng nào? dạng có chu kỳ lớn nhất hay lấy theo dạng cơ bản?

Thế thì bác chuyển sang dùng Etabs đi. bác sẽ thấy khác ngay như từ Cad14 chuyển sang Cad2004 vậy

Tính toắn động đất

Chào các bạn.
Tôi pots thử bài đầu tiên vì vừa mới đăng ký thành viên. Xin có vài dòng không liên quan đến tiêu chuẩn như các bạn đang bàn mà chỉ bàn đến thiết kế chống động đất nói chung và cac thông tin về vấn đề này ở ngành civil engineering ở Nhật.
Ở Nhật bản đối với civil engineering structures thì tính toắn chống động đất có thể chia làm hai nhóm sau.

1. Phương pháp qui tải trọng tĩnh : Ở phương pháp này người ta dựa vào đặc điểm dao động của công trình (tần số,chu kỳ dao động riêng), đặc điểm nền, vị trí công trình theo vùng để tính ra hệ số tải trọng ngang dựa trên phổ gia tốc-Acceleration spectra. Nếu công trình là hệ 1 bậc tự do thì đơn giản chỉ nhân hệ số tải trọng với trọng lượng là ra lực tác động ngang. Nếu nhiều bậc tự do thì dùng phương pháp chồng mode(modal analysis).
2. Phương pháp phân tích động (dynamic time history analysis): Phương pháp này phức tạp hơn do liên quan đến giải hệ phương trình vi phân tuy nhiên nó cho kết quả (response) nội lực và chuyển vị ở bất kỳ thời điểm nào. Nội dung của phương pháp này là giải phương trình (hoặc hệ phương trình) vi phân - phương trình giao động của hệ

M{x}"+C{x}'+K{x}={Pt}

M C K là các ma trận mass damping stiffness
Pt la lực động.
Thông thường Pt được lấy từ những sóng gia tốc chuẩn (acceleration wave) ghi được sau các trận động đất chẳng hạn như o KOBE. Thế vào phương trình đó để giải. Ở Nhật có hai cấp động đất cho cầu Level1 and Level2 trong Level 2 co 2 thứ cấp I và II trong đó II là cấp rất mạnh tương đương với tác động ở trận động đất KOBE.

Thiết kế chống động đất không đơn thuần chỉ có giải bài toắn trên. Một vấn đề căn bản hơn là thiết kế cấu kiện thế nào với những nội lực động, cho phép cấu kiện biến dạng đến đâu. Thiết kế chống động đất liên quan đến giải quyết bài toắn phi tuyến về vật liệu và phi tuyến hình học đề tài này xin để dịp khác tôi xin post nếu có người quan tâm.
Xin chúc các bạn một ngày tốt đẹp

HNTuanJP

Tải trọng động đất

Tôi đang quan tâm đến tải trọng động đất và rất muốn bạn post bài.
Cám ơn

Tìm hiểu về Tải trọng động đất!

Tìm hiểu về Tải trọng động đất!

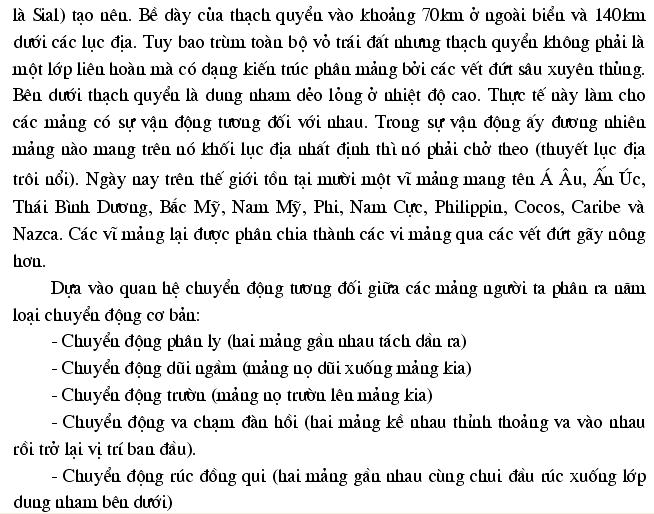

Tôi xin POST bài này lên dưới dạng Files ảnh để mọi người tham khảo.
